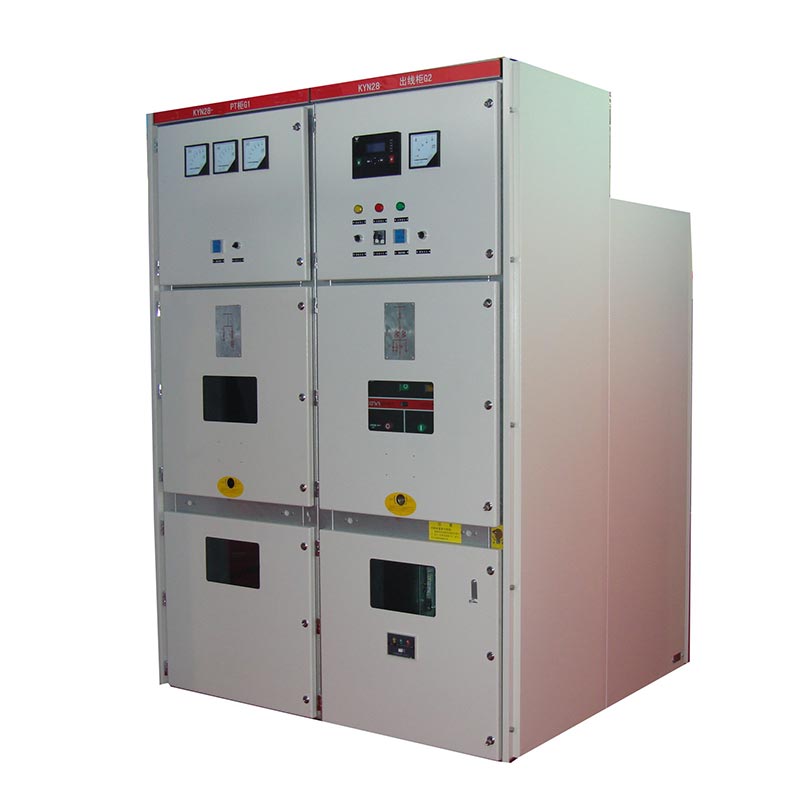

Kyn28 Switchgear 20kv

Usune Kyn28 Switchgear 20kV barruko AC metalezko konmutagailu trifasiko bat da, batez ere 24kV-ko potentzian erabiltzen dena. sistemak, energia elektrikoaren harrera, banaketa, kontrola, babesa eta jarraipena ahalbidetzen dutenak.

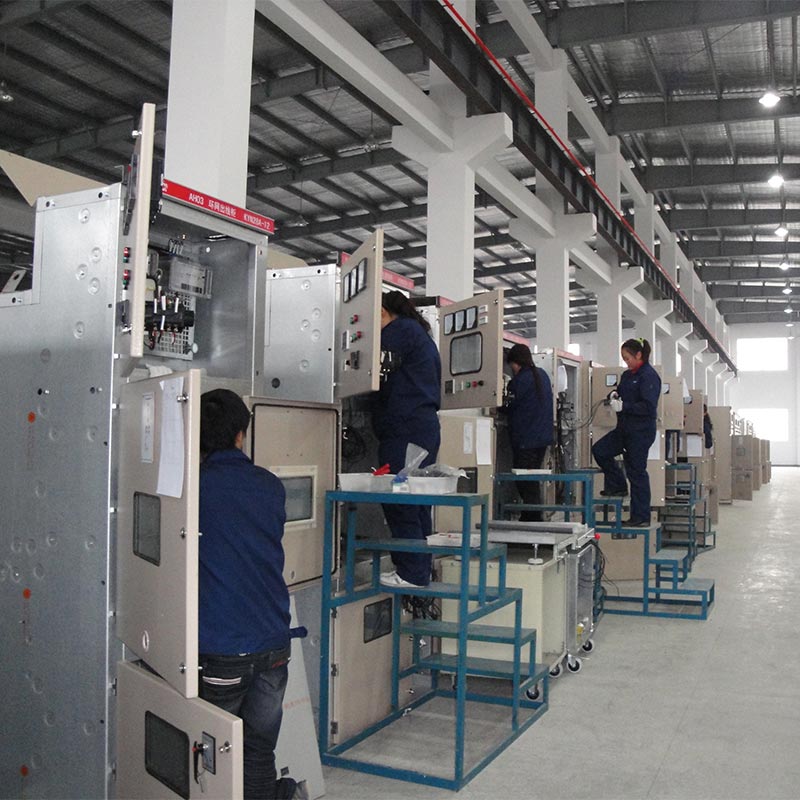

Produktuak airearen isolamendua + bero-txiki daitekeen/epoxi estalduraren isolamendua erabiltzen du, IP4X babes kalifikazioarekin (armairua). Bere egitura trinkoa eta isolamendu maila altua barruko potentzia banatzeko hainbat eszenatokitarako egokia da. A gisa Txinako fabrikatzaile profesional batek fabrikatutako tentsio ertaineko potentzia banatzeko irtenbidea, produktu hau, bere errendimendu egonkorra eta diseinu estandarizatua, mundu osoko bezeroentzako kalitate handiko hornitzaileen aukera fidagarria bihurtu da. Oinarrizko ekoizpen guztia gure fabrikan egiten da.

Behe-tentsioko kommutagailuak

Tentsio ertaineko etengailuak

Parametro Tekniko Nagusiak

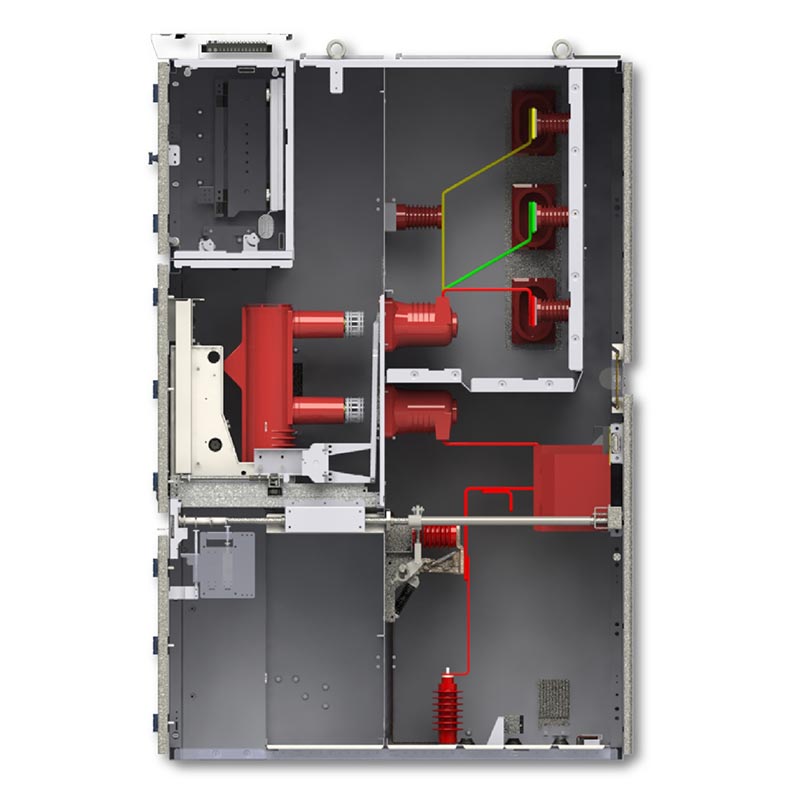

Armairuaren konpartimentuen egitura

1. Etengailuen konpartimendua: VS1/ZN63/VD4 motako hutseko etengailuen orgak instalatzen ditu.
2. Busbar konpartimendua: busbar nagusiak, adar busbars eta isolatzaileak antolatzen ditu.
3. Kableen konpartimendua: CT, PT, lurreko etengailuak, kable terminalak, etab.
4. Kontrol-tresnen konpartimendua: erreleak, babes-gailuak, tresnak eta zirkuitu sekundarioak instalatzen ditu.
5. Presioa arintzeko kanala: goiko aldean arku arintzeko gailu batekin hornitua, funtzionamenduaren segurtasuna hobetzeko.

Produktuaren oinarrizko ezaugarriak

1. Guztiz metalezko isolamendu-egitura matxurak hedatzea eta elkarrekiko interferentziak saihesteko.
2. Osatu bost frogako interblokeo mekanikoa ustekabean irekitzea, ixtea edo energia elektrikoan sartzea saihesteko. konpartimentuak.
3. Erdigunean muntatutako orga desmuntagarria, aurrealdearen funtzionamendua eta mantentze-lana ahalbidetzen duena, konponketak erraztuz.
4. Kyn28 Switchgear 20kV-k isolamendu maila altua du, akatsen erresistentzia handia, egitura trinkoa eta egokia da. elektrizitatea banatzeko hainbat eskema.
5. Nazioarteko eta estatuko estandarrak betetzen ditu, kalitate egonkor eta fidagarriarekin.

Mundu errealeko aplikazio kasua

Elektrizitatea banatzeko zentralaren proiektua industrialde batean. Funtsezko probintziako industrialde batek anitz biltzen ditu fabrika-eraikinak, bulego-eraikinak eta euskarri elektriko-instalazioak, oso fidagarritasun handia eskatzen dutenak eta segurtasuna elikadura horniduran. Proiektuak Usune Kyn28 Switchgear 20kV-ko 16 unitate aukeratu zituen, 1250A-ko korronte nominalarekin eta 31,5kA-ko zirkuitulaburra eten-korrontea.

Martxan jarri zenetik bi urte baino gehiagotan, ekipoak modu egonkorrean funtzionatu du, zirkuitulaburrak azkar garbituz segurtasun gorabeherarik gabe. Aurrealdean muntatutako mantentze-egiturak mantentze-zailtasuna nabarmen murrizten du eta geldialdi-denbora, parkearen operazio eta mantentze-sailaren laudorio handiak lortuz.

Produktuaren kanpo-dimentsioa

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

Q1: Zein tentsio-maila dagokio KYN28-24 switchgear-ari?

A1: Produktu honek 24kV-ko tentsio nominala du eta bateragarria da 50/60Hz trifasiko AC elikatze-sistemekin. 3.6~12kV eta 24kV mailak.

Q2: Zein hutseko etengailu mota erabili behar da etengailuarekin?

A2: Konfigurazio estandarrak VS1 (ZN63) motako hutseko etengailu-orga bat dakar eta bateragarria da ere industria-estandar etengailuak, esate baterako, VD4, trukagarritasun handia eskainiz.

Q3: Kyn28 Switchgear 20kV egokia al da karga astuneko aplikazioetarako, hala nola industria eta meatzaritza enpresetarako eta datu zentroak?

A3: Bai. Produktuak 3150A-ko gehienezko korronte nominala du eta zirkuitulabur-haustura-korrontea 31,5kA-koa. jasateko gaitasun handia frogatzea eta industriako karga kritikoen potentzia-banaketaren beharrak asetzea eta meatze-enpresak, datu-zentroak, goi-eraikinak eta antzeko beste aplikazio batzuk.
