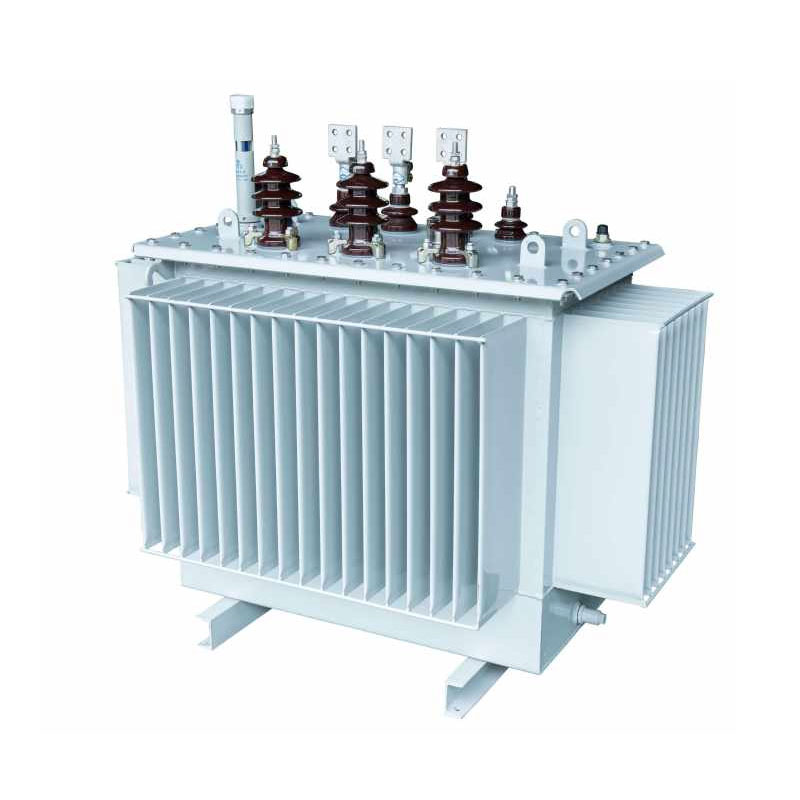

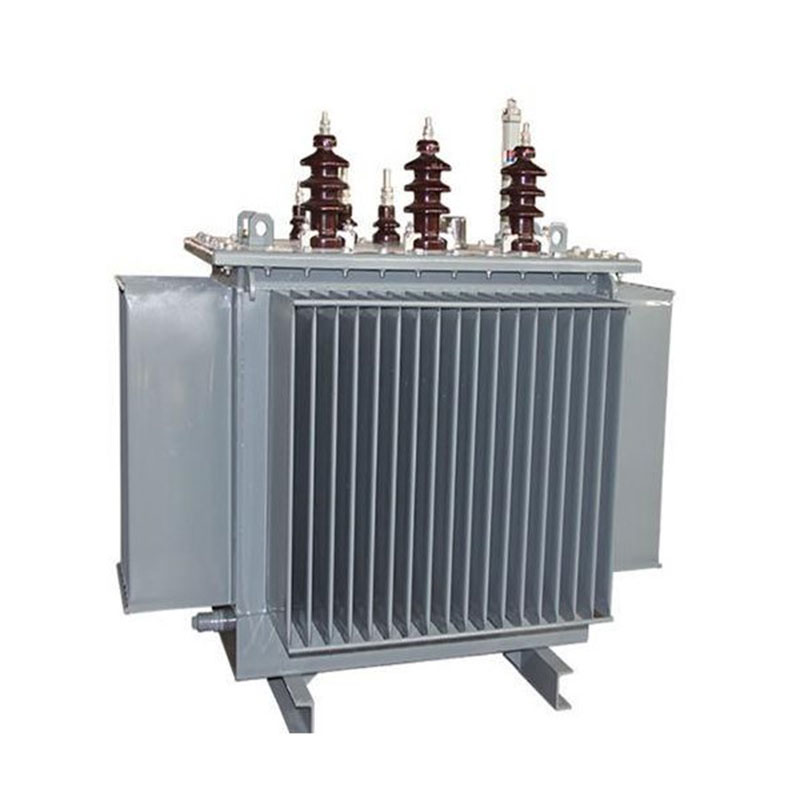

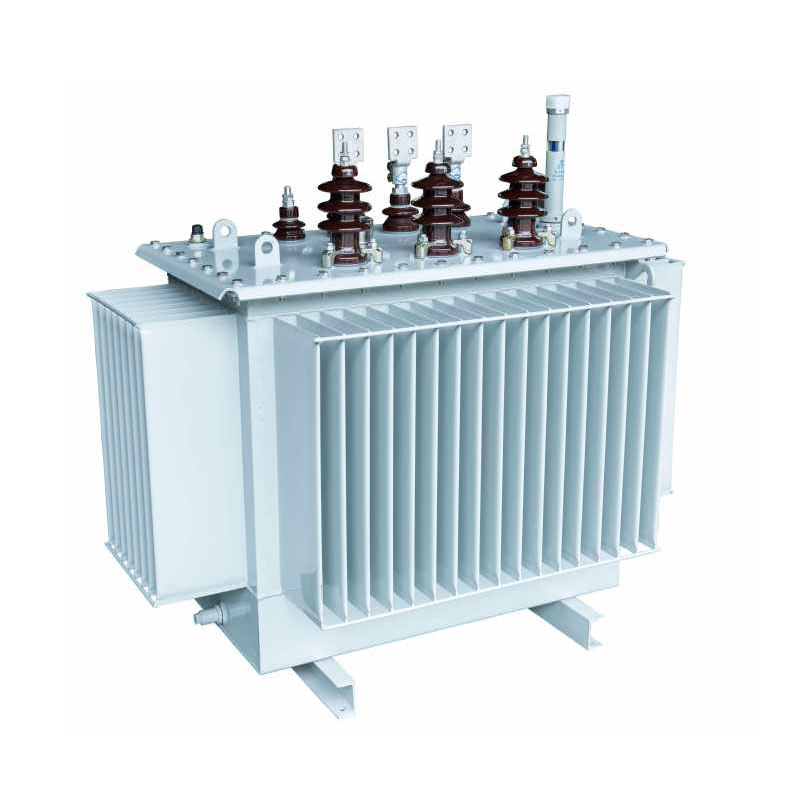

4000KVATOlioan Murgildutako Transformadorea Hiru Fasikoa

Usune 4000kVA hiru faseko olioan murgildutako transformadoreak 10kV, 20kV eta 10kV, 20kV eta hiru tentsio-maila nagusiak estaltzen ditu. 36 kV, eraginkortasun handiko eta energia aurrezteko banaketa-transformadore berritua adierazten duena. Tradiziotik aldenduz pilatutako laminazio-nukleo-egiturak, 3D zauri-nukleo triangeluar aldekidearen diseinua hartzen du. Diseinu honek a zirkulu batera hurbiltzen den nukleoaren zutabearen sekzioa, bihurgune estua eta hutsunerik gabeko zirkuitu magnetikoa, funtsean Transformadore tradizionaletan aurkitzen diren ohiko arazoak konpontzea, hala nola desoreka trifasikoa, funtzionamendu-galera handiak eta gehiegizko zarata.

Produkzio-lerro estandarizatuek eta kalitate-kontroleko sistema zorrotzek babestuta, produktuak ingurumen sendoa eskaintzen du moldagarritasuna eta funtzionamendu-egonkortasun handia. Epe luzerako, fidagarritasun-hornidura konplexuaren eskakizunak betetzen ditu eszenatokiak (sarearen hobekuntzak, industria-ekoizpena eta azpiestazio aurrefabrikatuen integrazioa barne) entregatu bitartean. energia aurrezteko abantaila bikainak eta balio ekonomikoa.

Oinarrizko egitura-ezaugarriak eta produktuaren abantailak

1. Oinarrizko egitura optimizatua: galera oso baxua eta funtzionamendu isila

Nukleoa purutasun handiko aleetara zuzendutako siliziozko altzairu xaflaz eraikita dago, inportatutako Georg alemaniar erabiliz prozesatua zeharkako ekipoak. 45°-ko doitasun-prozesua eta etapa anitzeko sekzio zirkularra erabiltzen ditu Laminazioaz osatutako egitura, ihes magnetikoak eta histeresi galerak eraginkortasunez murrizten ditu. Aldekidea diseinu triangeluarra hiru faseetarako bide magnetikoak berdinak eta minimizatuak direla bermatzen du. Erabat zirkuitu magnetikoen aire-hutsuneak ezabatuz, diseinuak kargarik gabeko galerak eta funtzionamendu zarata nabarmen murrizten ditu, hirugarren harmonikoen sorkuntza kentzen du eta potentzia-oreka trifasiko zehatza lortzen du.

2. Indartutako bobina diseinua zirkuitulabur eta kolpeen erresistentzia handiagoarekin

Tentsio handiko bobinak harilketa zilindrikoaren diseinua erabiltzen du, eta tentsio baxuko bobinak bi zilindrikoak onartzen ditu. eta papera harilkatzeko prozesuak. Bobinaren egitura optimizatuak zirkuitu magnetikoen banaketa arrazionala bermatzen du, Transformadorearen erresistentzia nabarmen hobetuz zirkuitulabur-inpaktuen eta gainkargaren aurrean, modu eraginkorrean Sarearen gorabeherek eragindako bobinaren deformazioa edo ekipoen matxura saihestea. Harilaren egitura zentrokidea egitura-egonkortasun orokorra hobetzen du, epe luzeko karga baldintzetan funtzionamendu segurua eta egonkorra bermatuz.

3. Korrosioarekiko erresistentea den depositu korrugatua baldintza gogorretan eta bizitza luzerako diseinatua

Depositua doitasun handiko hotzean ijetzitako altzairuz fabrikatzen da, Georg korrugatuzko depositu espezializatu baten bidez lerroa. Gainazala petrolioari aurre egiten dion korrosioaren aurkako akabera espezializatu batekin estalita dago korrosio kimikoa, eta hainbat industria-ingurune gogoretarako egokia da. Integratua egitura korrugatuak beroaren xahupen eraginkorra eskaintzen du eta hedapen termikoa automatikoki egokitzen du Transformadore-olioaren uzkurdura; Gainera, airez isolatutako barne-diseinuak zahartzea modu eraginkorrean moteltzen du olio isolatzailea, ekipoaren bizitza orokorra nabarmen luzatuz.

4. A klaseko isolamendu-egitura, operazio-segurtasun faktore handia bermatuz

4000 kVA-ko hiru faseko olioan murgilduta dagoen transformadoreak A klaseko isolamendu-egitura erabiltzen du. Goi- eta tentsio baxuko bobinak zentrokideki antolatuta, bobina arteko hutsuneak kartoizko mahukak eta konbinatzen dituen diseinua erabiltzen du. olio-hutsune txikiak barne isolamendu eta beroa xahutzeko sistemak optimizatzeko. Horrek eraginkortasunez hobetzen du ekipamenduaren isolamendu-indarra, isolamenduaren matxuraren gorabeherak ezabatzen ditu eta funtzionamendu etengabea eta segurua bermatzen du karga nominala eta neurrizko gainkarga baldintzetan.

Produktu Mota

Energiaren kontserbazioa, karbonoa murriztea eta onura ekonomikoak

Usune 4000kVA hiru faseko olioan murgildutako transformadoreak energia aurrezteko errendimendu bikaina du. Urteko funtzionamendua kostuak eta karbono-isuriak zehatz-mehatz kalkula daitezke industriako formula estandarrak erabiliz, datuen laguntza eskainiz Proiektuaren energia-ebaluazioak eta kostuen aurrekontua:

1. Urteko elektrizitatearen kostuaren formula: Urteko elektrizitatearen kostua (CNY/urte) = [Kargarik gabeko galera (kW) + Kargako galera (kW) × (batez bestekoa Karga-tasa)²] × 365 egun × 24 ordu × Elektrizitatearen prezioa
2. Urteko karbono-igorpenaren formula: Urteko CO₂ isurketak = [Kargarik gabeko galera (kW) + Karga-galera (kW) × (Batez besteko karga-tasa)²] × 365 egun × 24 ordu × Karbono-igorpen-faktorea (kg-CO₂/kWh)

Ahalmen bereko transformadore tradizionalekin alderatuta, produktu honek kargarik gabeko eta karga-galera txikiagoak ditu. In Epe luzerako etengabeko funtzionamendua eskatzen duten eszenatokiak —esaterako, industria-ekoizpena eta hiriko sare elektrikoak— eraginkortasunez elektrizitatearen kostuak murrizten ditu eta karbono isuriak murrizten ditu. Sarearen energia aurrezteko estandarrak eta berdeak guztiz betetzen ditu industria-ekoizpen-eskakizunak, ekonomia- eta ingurumen-onura nabarmenak emanez.

Parametro Teknikoak

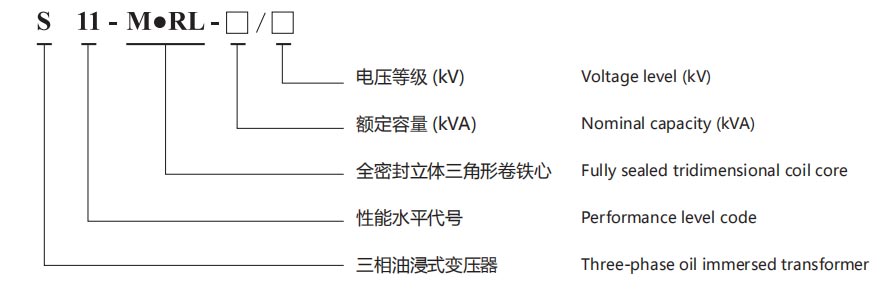

10kV-ko S11 serie trifasikoko olioan murgildutako banaketa-transformadorea

Oharra: 500 kVA edo beheragoko ahalmen nominala duten transformagailuetarako, taulako arrapalaren gaineko karga-galera da. aplikagarria Dyn11 konexio-taldea, eta arrapalaren azpian dagoen karga-galera Yyn0 konexio-taldeari dagokio.

10kV-ko S13 serieko banatze-transformadore trifasikoan murgilduta

10kV-ko S14 serieko trifasiko olioan murgildutako banaketa-transformadorea

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ingeniaritza Aplikazio Praktikoa

1. kasua: Ehungintzako industria-parke baten elektrizitatea banatzeko proiektua

Shandong-eko ehungintza-talde handi batek bere ekoizpen-lerroak etengabe funtzionatzen ditu urte osoan zehar, eta oso altua eskatzen du elikadura-horniduraren egonkortasuna. Proiektuak Usune 4000kVA 10kV-ko olioan murgildutako transformadore ugari erabiltzen ditu parkearen oinarrizko energia banaketa. Martxan jarri zenetik, ekipoak leunki funtzionatu du zarata txikiarekin eta baxuarekin energia-kontsumoa. Aurreko arazoak konpondu zituen, hala nola, tentsio ezegonkortasun trifasikoa eta energia kontsumo handia zaharkitutako transformadoreekin lotuta, eta, horrela, enpresaren urteko elektrizitatea eta O&M modu eraginkorrean murrizten dira kostuak, ehungintzako produkzio-lerroetarako energia-hornidura egonkorra bermatuz.

2. kasua: Hiri Aurrefabrikatutako Azpiestazioen Laguntza Proiektua

Txinako hegoaldeko kostaldeko hiri batean sare elektrikoa berritzeko proiektu baterako, Usune 4000kVA 20kV petrolioan sartutako transformadoreak azpiestazio aurrefabrikatuak hornitzeko hautatu ziren. Egitura trinkoa eta ingurumen sendoa ditu moldagarritasuna, produktua ezin hobeto egokitzen da hiri-diseinu trinkoetan eta kanpoko funtzionamendu konplexua jasaten du baldintzak. Ekipoak segurtasunez funtzionatu du bi urte baino gehiagoz interferentzia harmonikorik gabe eta egonkorrekin tentsio-irteera, energia-horniduraren kalitatea nabarmen hobetuz hiri-merkataritza eta bizitegi-eremuetarako eta hiriko sarearen hobekuntza eraginkorra ezartzea erraztea.

Ohiko galderak

1.G.: Zein tentsio-balorazio eta aplikazio-eszenatoki onartzen ditu Usune 4000kVA olioan murgildutako transformadoreak?

Produktu honek hiru tentsio balorazio nagusi onartzen ditu: 10 kV, 20 kV eta 36 kV, zibil eta industrial estandarrak barne. potentzia banatzeko eszenatokiak. Bereziki egokia da hiriko eta landa-sareak berritzeko eta elikadura-hornidurarako industria eta meatzaritza enpresak. Ezin hobeto integratzen da azpiestazio modularekin eta edukiontzi aurrefabrikatuekin azpiestazioek, aplikazioetan aparteko aldakortasuna erakutsiz.

2.G.: Zeintzuk dira produktu honen energia aurrezteko abantaila nagusiak transformadore tradizionalekin alderatuta?

Produktuak 3D triangeluar aldekideko zauriaren nukleoaren egitura du; zirkuitu magnetikoa hutsunerik gabekoa da, eta bide magnetiko trifasikoak laburrenak eta luzera berdinak izateaz gain, kargarik gabea eta magnetikoa nabarmen murrizten du. ihes-galerak. Siliziozko altzairuzko xafla ebaketarekin eta bobina egitura optimizatuarekin konbinatuta, minimizatzen du funtzionamenduaren energia-kontsumoa eta zarata. Epe luzeko funtzionamenduak elektrizitate-kostuen murrizketa nabarmenak eragiten ditu eta karbono isuriak, energia-eraginkortasun berderako State Grid estandarrak guztiz betez.

3.G.: Nola funtzionatzen du 4000kVA-ko hiru faseko olioan murgilduta dagoen transformadoreak ingurumen-egokigarritasunari dagokionez eta zerbitzu-bizitza?

Ekipamenduak A klaseko isolamendua eta industria-mailako korrosioaren aurkako estaldurak erabiltzen ditu, olioa jasateko aukera emanez. kutsadura, korrosio kimikoa eta tenperatura-gorabeherak, hainbat funtzionamendu gogoretarako egokia izan dadin baldintzak. Olio korrugatuaren deposituak unitatea airetik isolatzen du, isolamendu-olioaren zahartzea eraginkortasunez atzeratuz eta olio-aldaketak eta mantentze-lanen maiztasuna murriztea. Funtzionamendu-baldintza estandarretan, transformadoreak a zerbitzu-bizitza luzea eta mantentze-kostu baxuak, errendimendu egonkorra bermatuz, hala nola, industria bezalako inguruneetan ekoizpen instalazioak eta kanpoko sare elektrikoak.
