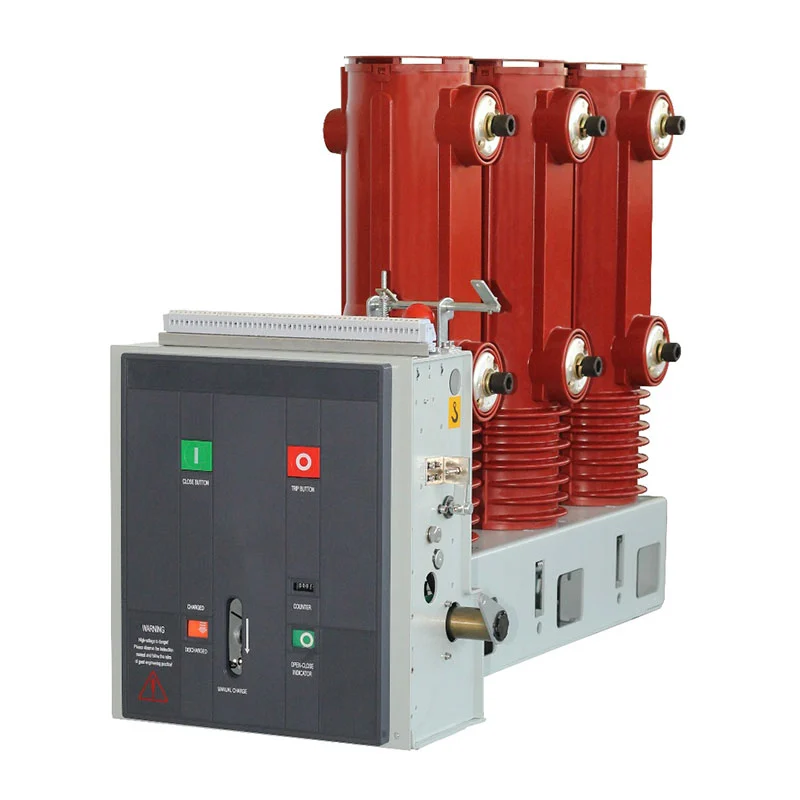

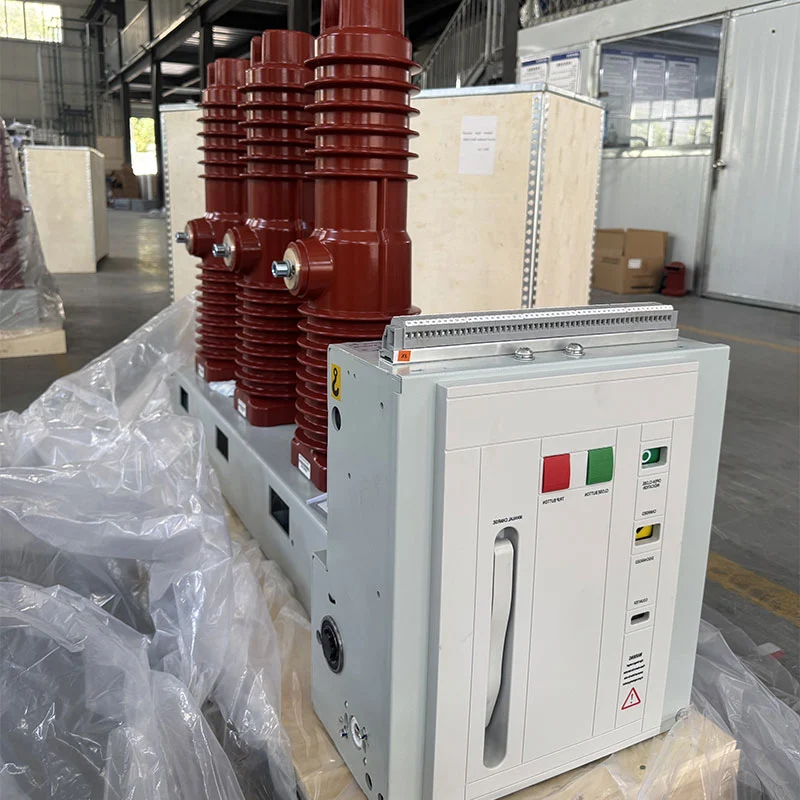

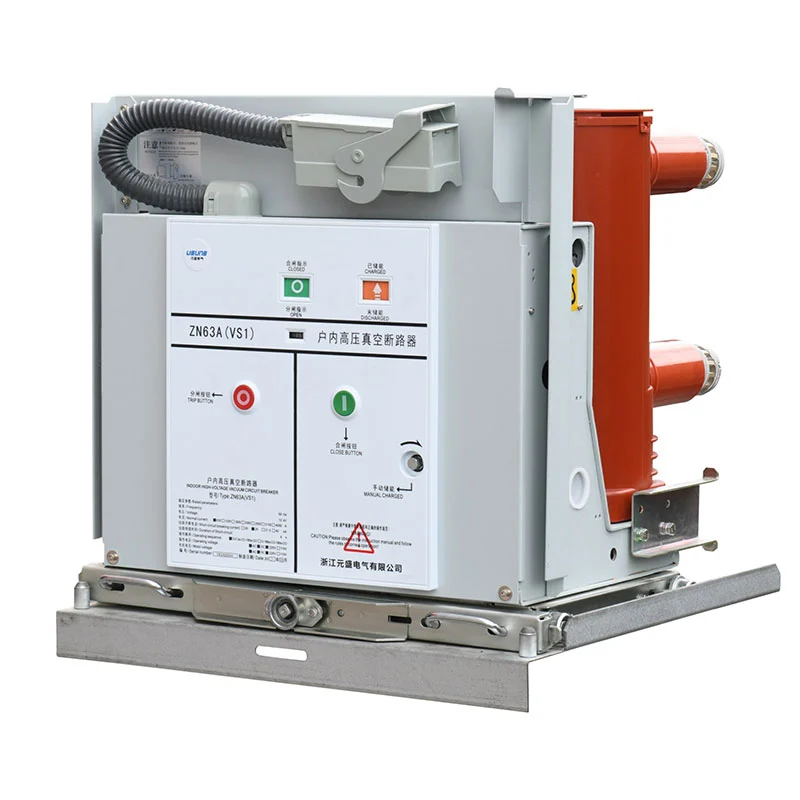

Konmutagailu osoko armairuak ez bezala, ZN85C-40.5 40.5kV barruko hutseko etengailu honek muina du ardatz. potentzia-zirkuituaren kommutazio funtzioa. Bere alboetan muntatutako egitura finkoa, malguki funtzionamendu-mekanismo modularra eta hutsean eteteko teknologiak 40,5 kV-ko barruko aplikazioetarako irtenbide praktikoa eskaintzen du, sistema barne non maiz aldatzeko eragiketak behar diren.
Eragiketa-mekanismoa 40,5 kV-ko hutseko etengailu baten ezaugarrietarako bereziki diseinatuta dago. It etengailuaren markoaren barruan instalatutako malguki-mekanismo modular bat hartzen du, irteera mekanikoaren ezaugarriak ahalbidetuz hutseko etengailuaren funtzionamendu-eskakizunekin bat etortzeko.
Mekanismoa etengailuaren goiko eta beheko antolamenduaren inguruan diseinatuta dago eta zati integratua osatzen du egitura orokorra. Konfigurazio honek transmisio mekanikoaren bidea errazten du, oinarri egonkorra eskaintzen duen bitartean ixteko eta irekitzeko eragiketak.
Alboetan muntatutako konfigurazio finkoa etengailua a gisa instalatuta dagoen barruko ekipo elektrikoetarako pentsatuta dago kommutazio-osagai dedikatua. Proiektuaren diseinuaren arabera, eskuineko irteerako lerroa bezalako konfigurazioak, goikoa sarrerako eta txertatutako moldaketak hauta daitezke.
Erretiratu daitekeen armairu osoa batekin alderatuta, egitura honek proiektuaren diseinatzaileari arreta jartzea ahalbidetzen dio etengailua berariazkoaren arabera behar den ekipamendu elektriko primario eta sekundarioarekin integratzea sistemaren antolaketa.
Itxerako energia malguki-mekanismoan mekanikoki gordetzen da. Energia biltegiratzea motorren bidez osa daiteke edo eskuz energia biltegiratzeko heldulekuarekin. Motorizatutako funtzionamenduan, transmisio-engranaje-sistemak gidatzen du energia biltegiratzeko ardatza eta ixteko malgukia tenkatzen du, zehaztutako energia metatutako posiziora iritsi arte.
Energia biltegiratzea amaitu ondoren, euste-mekanismoak malgukia posizioan mantentzen du eta energia-biltegiratzea adierazlea dagokion egoerara aldatzen da. Etengailu osagarriak motorraren hornidura deskonektatzen du metatutako energia-posiziora iristen da, etengailua ixteko agindurako prest utziz.
Itxteko eragiketa eskuz abiarazi daiteke ixteko botoiaren bidez edo elektrikoki kontrolaren bidez zirkuitua. Itxerako elektroimanak funtzionatzen duenean, metatutako malgukiaren energia kamaren bidez askatzen da eta transmisio-mekanismoa.
Konexio-mekanismoak funtzionamendu-hastaka isolatua eta kontaktua mugitzen du itxiera posiziorantz ukipen-malgukia konprimituz. Itxiera-ibilbidea amaitu ondoren, eusteko mekanismoak itxita mantentzen du posizioa eta etengailu osagarria horren arabera aldatzen da.
Irekitzea eskuz edo irekitzeko komando elektriko baten bidez has daiteke. Irekitzeko askatzeko mekanismoak desblokeatzen du ixteko euskarria, kontaktuaren eta balazta-malgukien biltegiratutako energia hutseko etengailua bereizteko aukera emanez kontaktuak.
Irekitzeko mugimenduaren azken fasean, buffer hidraulikoak gainerako energia mekanikoa xurgatzen du eta bereizketa-posizioa kontrolatzen du. Mekanismo koordinatu honek irekitze prozesu kontrolatua mantentzen laguntzen du.
Etengailua AC edo DC funtzionamendu potentziarekin konfigura daiteke proiektuaren eskakizunen arabera. Hornitutakoa konfigurazioak AC110/220V eta DC110/220V aukerak ditu ixteko eta irekitzeko bobinetarako, malgutasuna eskainiz azpiestazio eta industria kontrol sistema desberdinetarako.
Itxerako bobina 288W-ko potentzia nominala du, irekiera bobina ere 288W-tan zehaztuta dago. Funtzionamendu normala tentsio-tartea ixteko bobinaren tentsio nominalaren % 85-% 110 da eta irekitzeko bobinaren tentsio nominalaren % 65-120.
Energia biltegiratzeko motorrak hurrengo ixteko eragiketa automatikoki prestatzen du. Hornitutako ZYJ220 konfigurazioak DC220V-ko potentzia erabiltzen du 90W-ko sarrerako potentziarekin. Funtzionamendu-tentsio nominalean, energia biltegiratzea denbora ez da 15 segundo baino gehiago zehazten.
Antolamendu honek etengailuak funtzionatu ondoren gordetako energia-egoera berreskura dezake beharrik gabe eskuzko esku-hartze etengabea.
Hutseko etengailua irekitze-eragiketa batean zirkuitu elektrikoa eteteaz arduratzen da. Noiz kontaktuak bereizten dira, eten-prozesua hutseko etengailuaren barruan gertatzen da airez isolatutako etengailu-ganbera.
Hutsean etenaren eta malguki bidezko transmisio mekanikoaren konbinazioak etengailurako egokia egiten du Barruko tentsio ertaineko aplikazioak, non konmutazio-errendimendu fidagarria eta funtzionamendu errepikatua behar diren.
ZN85C-40.5 seriearen jatorrizko diseinuak maiz aldatzea eskatzen duten aplikazioak hartzen ditu kontuan. Bere funtzionamendua mekanismoa 40,5 kV hutseko etengailuaren ezaugarriekin bat dator, eta energia biltegiratze motorizatua. sistemak behin eta berriz eskuz kargatzeko beharra murrizten du.
Horri esker, ekipoak konmutatze-eragiketak dauden industria-instalazioetarako, azpiestazioetarako eta zentral elektrikoetarako egokiak dira sistema elektriko arruntaren kudeaketaren parte dira.
Etengailua barruko potentzia-banaketa eta kontrol elektrikoko sistemetan sar daiteke energia-sorkuntzan instalazioak, non zirkuitu elektrikoen etenketa eta babes fidagarriak behar diren.
Azpiestazioetan, barruko konfigurazio finkoa dagokion goi-tentsioko elektrizitatean integra daiteke sistema zirkuitu primarioaren antolamenduaren, kontrol-eskema eta babes-eskakizunen arabera.
Karga elektriko handiak dituzten industria- eta meatze-instalazioetarako, etengailuak etengailuak eman ditzake eta babes-funtzioak barneko energia banatzeko sistemetan eta ohikoa behar duten aplikazioetarako egokia da aldatzeko eragiketak.
Ixteko eta irekitzeko eragiketak elektrikoki kontrolatu daitezkeenez, etengailua bateratu daiteke tokiko edo urrutiko funtzionamendurako bigarren mailako kontrol-sistema egokia, proiektuaren diseinuaren arabera.
| Elementua | Zehaztapena |
| Eredua | ZN85C-40.5 |
| Tentsio nominala | 40,5 kV |
| Sistema | AC trifasikoa |
| Maiztasun baloratua | 50Hz |
| Instalazioa | Barruan |
| Egitura | Alboetan finkoa |
| Eragiketa-mekanismoa | Malgukiaren funtzionamendu-mekanismo modularra |
| Energia biltegiratzea | Motorizatua / eskuz |
| Itxiera eragiketa | Eskuzko / elektrikoa |
| Irekitze eragiketa | Eskuzko / elektrikoa |
| Bobina ixteko tentsioa | AC110/220V, DC110/220V |
| Irekitzeko bobinaren tentsioa | AC110/220V, DC110/220V |
| Bobina ixteko potentzia | 288W |
| Irekitzeko bobina potentzia | 288W |
| Energia biltegiratzeko motorra | ZYJ220 |
| Motor tentsio nominala | DC220V |
| Motorearen sarrerako potentzia nominala | 90W |
| Energia biltegiratzeko denbora | ≤15s |
| Konfigurazioa | Zuzeneko irteera / goiko sarrera / txertatu diseinuaren arabera |
Ekipamendua barrualdean instalatzeko dago eta goi-tentsiorako egokia den ingurune batean erabili behar da ekipamendu elektrikoa. Azken proiektuak giro-tenperatura, hezetasuna, altitudea, aireztapena eta beste ingurumen-baldintza batzuk konfigurazio elektriko osoa zehaztean.
Haustura bibrazio, inpaktu edo ingurune korrosiborik gabeko toki batean instalatu behar da. Instalazioaren antolamenduak ekipamenduaren inguruan funtzionatzeko eta mantentzeko espazio nahikoa bermatu behar du eta etengailuaren eta lotutako osagai elektrikoen beharrezko lerrokadura mekanikoa mantentzea.
Zhejiang Usune Electric Co., Ltd.-k produktuen kalitatea eta ingurumena estaltzen dituen kudeaketa sistema integratua aplikatzen du kudeaketa eta laneko segurtasun eta osasuna. Enpresak ISO 9001, ISO 14001 eta ISO 45001 ziurtagiriak ditu, kontrolatutako fabrikazio-prozesuei eustea osagaien hautatzetik muntaia eta ikuskapena arte.
Produktua aplikagarriak diren IEC eta GB arauen arabera garatu da, parametro eta konfigurazio elektrikoekin proiektuaren eskakizun espezifikoen arabera zehaztuta. CE ziurtagiria ere eskuragarri dago aplikagarriarentzat produktuaren konfigurazioa, nazioarteko proiektuetarako dokumentazio osagarria eskainiz.
ZN85C-40.5 40.5kV Barruko hutseko etengailuari erreferentzia egin zaio Cas-space Rocket Launch Project-en, Usune-ren goi-tentsioko ekipamendu elektrikoetarako ingeniaritza-aplikazio praktikoa eskaintzea zorrotzean ingurune industriala.
ZN85C-40.5 40.5kV Barruko Hutseko Etengailuak etengailu eta babesteko osagaia da batez ere, eta erretiratu daitekeen panel osoak etengailua busbarrekin, kable-konpartimentuekin, kontrol-ekipoekin integratzen du, babes-gailuak eta armairuaren beste osagai batzuk. Hori dela eta, etengailua egokiagoa da proiektuak a eskatzen duenean sistema elektriko handiago batean integratzeko 40,5 kV-ko etengailu dedikatua.
| Konparaketa | ZN85C-40.5 Hutseko etengailua | VCB etengailu erretiragarria | Behe Tentsioko Banaketa Kabinetea |
| Funtzio nagusia | Etengailu eta zirkuitu babesa | MV banaketa eta kommutazio osoa | BH potentzia banaketa |
| Tentsio klasea | 40,5 kV | Tentsio ertaina | Tentsio baxua |
| Instalazioa | Finkoa | Erretiragarria | Finkoa / erretiragarria |
| Foku nagusia | Funtzionamendu-mekanismoa eta etenaldia | Armairu sistema osoa | Potentzia banaketa |
| Energia biltegiratzea | Malguki-mekanismoa | VCB funtzionamendu-mekanismoa | ACB/MCCB konfigurazioaren araberakoa da |
| Kontrola | Eskuzko / elektrikoa | Tokikoa / elektrikoa | Tokikoa / elektrikoa |
| Aplikazio tipikoa | Zentralak, azpiestazioak, industria | MT banatzeko sistemak | Lantegiak, eraikinak eta merkataritza-instalazioak |
Usune-k konfigurazio egokia zehaztu dezake bezeroaren linea bakarreko diagramaren, tentsio nominalaren, kontrolatzeko potentzia, instalazioaren antolaketa eta funtzionamendu-eskakizunak. Ikuspegi honek aukeratutakoa ziurtatzen laguntzen du etengailua inguruko ekipo elektriko primario eta sekundarioarekin bateragarria da.
Kontrol-tentsio, instalazio-antolamendu edo funtzionamendu-eskakizun bereziak dituzten proiektuetarako, teknikoa konfigurazioa ekoizpenaren aurretik eztabaidatu daiteke. Horri esker, ZN85C-40.5 40.5kV Barruko Hutseko Etengailuak benetako sistema elektrikora egokitu beharrean, konfigurazio estandar finko batean oinarritu beharrean.
Zentral elektrikoetan kontrol eta babes elektrikorako diseinatutako barruko 40,5 kV hutseko etengailu bat da, azpiestazioak, industria-instalazioak eta meatze-enpresak.
ZN85C-40.5-k alboetan muntatutako konfigurazio finko bat erabiltzen du, erretiratu daitekeen orga-egitura bat baino.
Bai. Malgukiaren mekanismoak eskuzko energia biltegiratzea eta eskuzko funtzionamendua onartzen ditu, funtzionamendu elektrikoa ere bada eskuragarri.
Ixteko eta irekitzeko bobinak AC110/220V edo DC110/220V-rako konfigura daitezke proiektuaren eskakizunen arabera.
ZYJ220 motorraren konfigurazioaren zehazten den energia biltegiratzeko denbora ≤15 segundo da tentsio nominalean.
Bai. Produktua maiz funtzionatzea eskatzen duten aplikazioetarako diseinatuta dago, aplikagarria den funtzionamenduaren arabera baldintzak eta konfigurazio teknikoa.
Bai. Usune-k produktua konfiguratu dezake proiektuaren marrazkien, parametro elektrikoen, kontrol-baldintzen arabera eta instalazio baldintzak.
