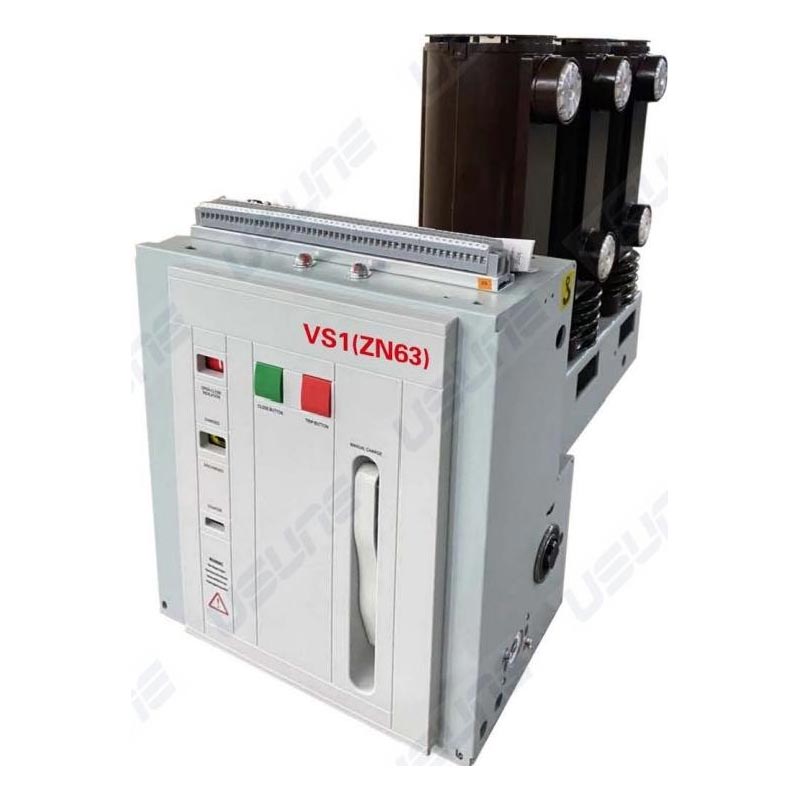

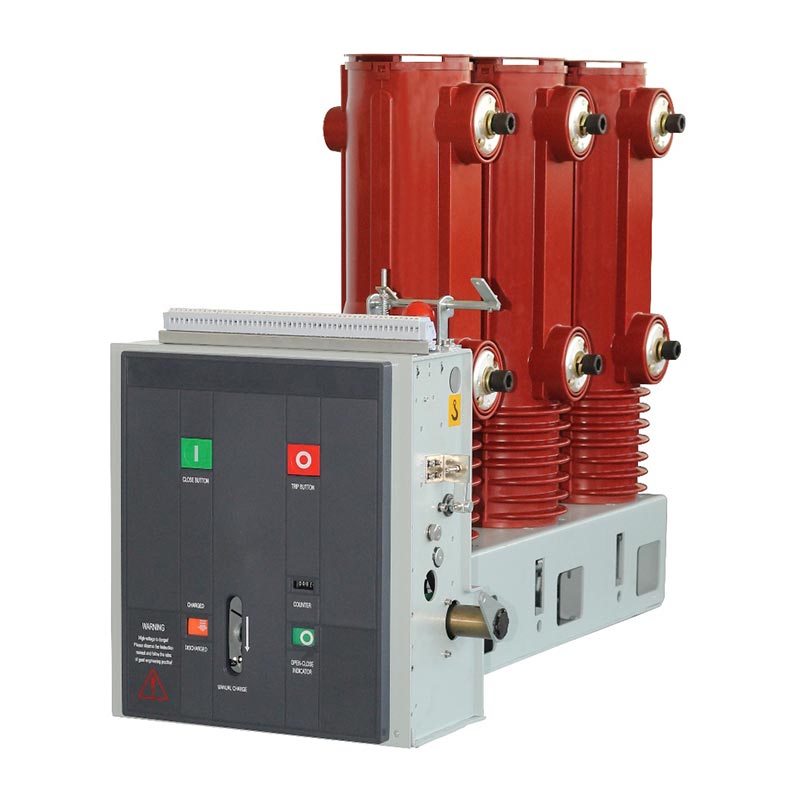

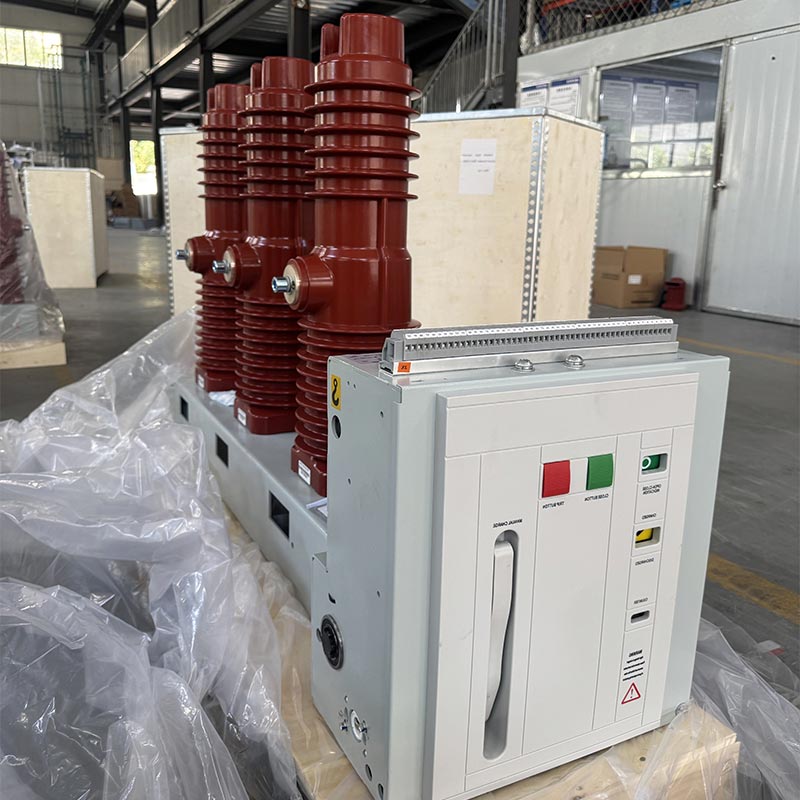

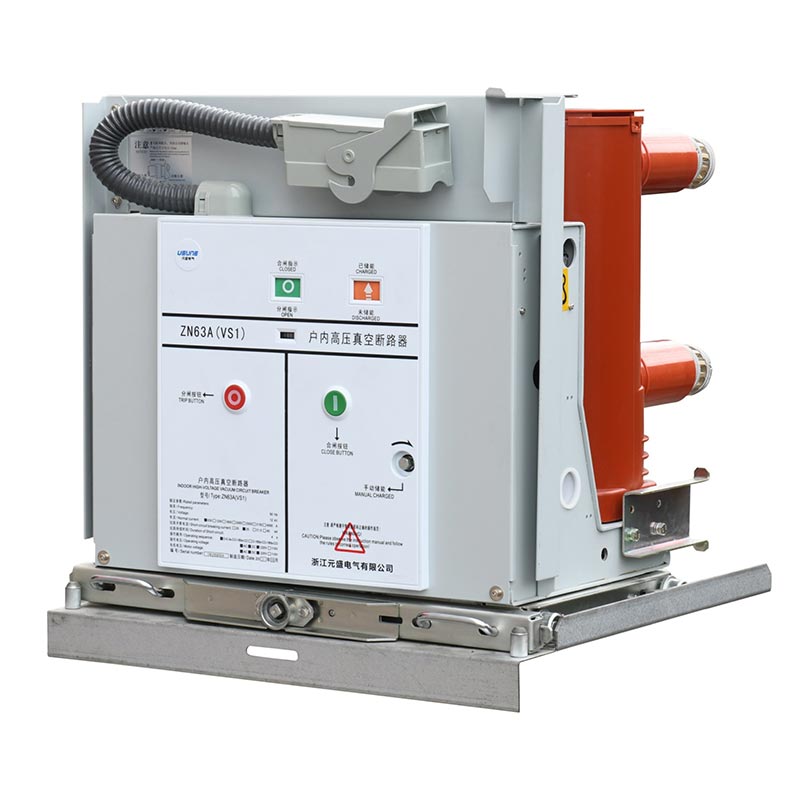

Alboetan muntatutako barruko hutsezko etengailua

Usune alboan muntatutako barruko hutseko etengailua goi-tentsioko etengailu finko bat da, batez ere finkoetan erabiltzen dena. kommutagailu. Era independentean edo eraztun-sareko elikadura-hornidura-sistemetan, kutxa motako transformadoreetan, integratuta egon daiteke. eta estandar ez diren hainbat elikatze-sistema. Bere abantaila nagusia hutsean arkua itzaltzeko teknologian datza, arkuak itzaltzeko medio tradizionalek eragindako kutsadura eta kalteak saihestuz, energia-hornidura eraginkortasunez hobetuz segurtasuna eta egonkortasuna. Produktu hau Usuneren fabrikak independenteki garatu eta fabrikatzen du, helduarekin ekoizpen-prozesuak eta kalitate-kontrol zorrotza, funtzionamendu egonkorra eta fidagarria bermatuz hainbat konplexutan baldintzak.

Produktuen arauak eta autoritatea Produktuen fidagarritasuna eta betetzea ziurtatzeko, Usune alboko barruko xurgagailua Circuit Breaker-ek zorrozki betetzen ditu barneko eta nazioarteko estandar autoritarioak, GB/T1984-2014 "High" barne. Tentsioko etengailuak", JB3855-1996 "3,6 ~ 40,5KV barruko tentsio handiko hutseko etengailuak" eta DL/T403-2000 "12 ~ 40,5KV hutseko etengailuak baldintza teknikoak eskatzeko", eta dagozkion baldintzak betetzen ditu. IEC62271-100:2008. Produktu bakoitzari fabrikako ikuskapen zorrotza egiten zaio fabrikatik irten aurretik, eta tekniko guztiak parametroek diseinu-eskakizunak betetzen dituzte, Usune-k produktuaren kalitatearekin duen konpromisoa erakutsiz eta erabilera segurua bermatuz erabiltzaileak.

Ingurune operatiboa eta aplikagarritasuna

Alboetan muntatutako barruko hutsezko etengailua oso moldagarria da hainbat ingurunetara eta egokia da barruko funtzionamendu-baldintza hauek:

1. Giro-tenperatura: Gehienez +40 ℃, Gutxienez -15 ℃
2. Inguruko Hezetasuna: Eguneko batez besteko hezetasun erlatiboa ≤95%, hileko batez bestekoa ≤90%; eguneko batez besteko lurrun-presioa ≤22×10⁻³MPa, hileko batez bestekoa ≤1,8×10⁻³MPa
3. Altuera: 1000m baino gehiago ez
4. Intentsitate sismikoa: 8 gradu baino gehiago ez
5. Ingurune atmosferikoa: hautsik, kerik, gas korrosibo eta sukoirik gabe, lurrunik edo gatz bustirik gabe. kutsadura.

Oharra: benetako funtzionamendu-inguruneak goiko baldintza arruntak gainditzen baditu, mesedez kontsultatu Usune fabrikatzaile profesionala produktuaren irtenbide egokia pertsonalizatzeko.

Egitura eta Funtzioa

1. Egitura orokorra

Alboetan muntatutako barruko hutseko etengailuak funtzionamendu-mekanismoaren aurrealdetik atzeko antolamendua hartzen du. arkua itzaltzeko ganbera. Zirkuitu eroale nagusia solairuan muntatutako mota trifasikoa da. Hutseko etengailua luzetara instalatzen da epoxi erretxina APG prozesu baten bidez egindako tutu-zilindro isolatzaile baten barruan. Hau Creepage-ren aurkako errendimendu bikaina eskaintzen du, etengailuaren gainazalean hauts metaketa nabarmen murrizten du, kanpo-faktoreek bere funtzionamenduan eragina izan dezaten saihestuz, eta isolamendu-errendimendu handia bermatuz nahiz eta hezeetan eta oso kutsatutako inguruneak.

2. Funtzionamendu-mekanismoaren egitura

Eragiketa-mekanismoa malguki-mekanismo planar bat da, eskuzko eta energia elektrikoaren biltegiratzea onartzen duena. The motor eragilea etengailuaren aurreko armairuan instalatuta dago. Kabinetea bost muntaketatan banatuta dago tarteko lau partiziotan dauden espazioak, energia biltegiratzea, transmisioa, abiarazte eta buffer osagaiak biltzen dituena hurrenez hurren. Produktuak etengailua eta funtzionamendu-mekanismoa diseinu bakarrean integratzen ditu, altua bermatuz mekanismoaren funtzionamendu-errendimenduaren eta etengailuaren irekieraren eta ixtearen arteko parekatze-maila eskakizunak. Horrek alferrikako tarteko urratsak murrizten ditu, energia-kontsumoa eta zarata murrizten ditu eta hobetzen du fidagarritasun operatiboa.

Zehaztapen nagusiak eta Parametro Teknikoak

Instalazioa eta martxan jartzea

1. Egiaztatu etengailua kaltetuta dagoen. Hondatuta badago, utzi berehala erabiltzeari.
2. Kendu kutsatzaileak (gainazal isolatzailetik batez ere). Garraioan sortutako kutsatzaileak edo biltegiratzeak produktuaren isolamendu-errendimenduan eragina izan dezake.
3. Eskuz funtzionatu etengailua energia gordetzeko eta ixteko/irekitzeko eragiketak behar bezala egiteko, energia biltegiratzeko egoera eta ixteko/irekitzeko posizioaren adierazleak normalak diren ala ez behatzea.
4. Erabili etengailua energia biltegiratzeko eta ixteko/irekitzeko eragiketak egiteko potentzia eragilea erabiliz hornidura, energia biltegiratze egoera eta posizio-adierazleak normalak diren egiaztatuz.
5. Esku-gurdi motako etengailuaren funtzionamendua: Sartu bultzatzeko heldulekua bultzatzeko zuloan, biratu erlojuaren orratzen norantzan. aurreratu eta erlojuaren kontrako orratzen noranzkoan atzera egiteko, 300±3 mm-ko bultzada-kolpea guztira; posizio irekian, mugitu leunki lan- edo proba-posiziora, heldulekua 30 aldiz biratu abiadura ertainean "klik" soinua entzun arte, posizioan dagoela adieraziz (ez erabili gehiegizko indarrik bultzatze-mekanismoa ez kaltetzeko). Une honetan, dagozkion posizio-adierazleak (S8, S9) aktibatuko dira.

Oharra: ixteko interblokeatzeko gailu bat erabiltzen duzunean, desblokeatzeko interblokeatzeko zirkuituaren elikadura-iturria konektatu behar da itxi aurretik; ontziratzean, ontziratzeko eskakizunen arabera funtzionatu, etengailuaren ukondoa altxatuz Beheko irteerako besoa kargapean dagoela ziurtatzeko, inpaktu eta bibrazio larriak saihestuz; kendu igogailua bezala beharrezkoa da armairuan sartu aurretik.

Mundu errealeko aplikazio kasuaren azterketa

Kasua: Txinako hegoaldeko industri parke handi batek 50 Usune alboan muntatutako barruko huts-disengailu erosi zituen (eredua VS1-12/1250-25) bere ekoizpen-tailerreko potentzia banatzeko sistemarako. Parkean hainbat produkzio-lerro funtzionatzen dute txandaka, potentzia maiz aldatzea eta korronte-zirkuitu laburrean eteteko fidagarritasun handia eskatzen duena. Geroztik 2024an instalatzea eta martxan jartzea, produktuek 12 hilabetez jarraian egonkor funtzionatu dute huts egin gabe, sistema elektrikoa modu eraginkorrean babestu eta kontrolatzea, ekipoen geldialdi-denbora murriztea eta parkea hobetzea produkzio-eraginkortasuna. Tokiko Txinako hornitzaile gisa, Usune-k tokiko instalazio-gida osoa eman zuen eta salmenta osteko mantentze-zerbitzuak, bezeroaren laudorio handiak lortuz.

Ohiko galderak

Q1: Zer gertatzen da etengailuaren benetako funtzionamendu-inguruneak baldintza normalak gainditzen baditu?

A1: Giro-tenperaturak, hezetasunak, altitudeak eta abar baldintza normalak gainditzen baditu, jarri harremanetan fabrikatzailea, Usune, berehala. Talde tekniko profesional batek inkesta bat egingo du tokian eta pertsonalizatu a ingurune berezira egokitutako produktu-soluzioa etengailuaren funtzionamendu egonkorra bermatzeko baldintzak. Hornitzaile arduratsu gisa, Usune bezero bakoitzari irtenbide pertsonalizatuak emateko konpromisoa hartu du.

2.G.: Nola mantendu Usune alboan muntatutako barruko hutseko etengailua bere bizitza luzatzeko?

A2: Ohiko mantentze-lanak hiru puntu biltzen ditu batez ere: Lehenik eta behin, isolamendu-azalera aldizka garbitu zikinkeria saihesteko isolamenduaren errendimenduan eragina izateagatik pilatzea; bigarrenik, aldizka egiaztatu energia biltegiratze egoera, irekitzeko/ixteko adierazleak, eta kableatua solte edo kalterik ez dagoela ziurtatzeko; hirugarrena, eskuzko eta elektrikoa egitea funtzionamendu-probak 6 hilean behin funtzionamendu-mekanismoaren malgutasuna eta fidagarritasuna egiaztatzeko. Horrez gain, fabrikak mantentze-eskuliburu zehatza eta salmenta osteko orientabidea eskaintzen ditu erabiltzaileei produktua mantentzen laguntzeko zientifikoki.
