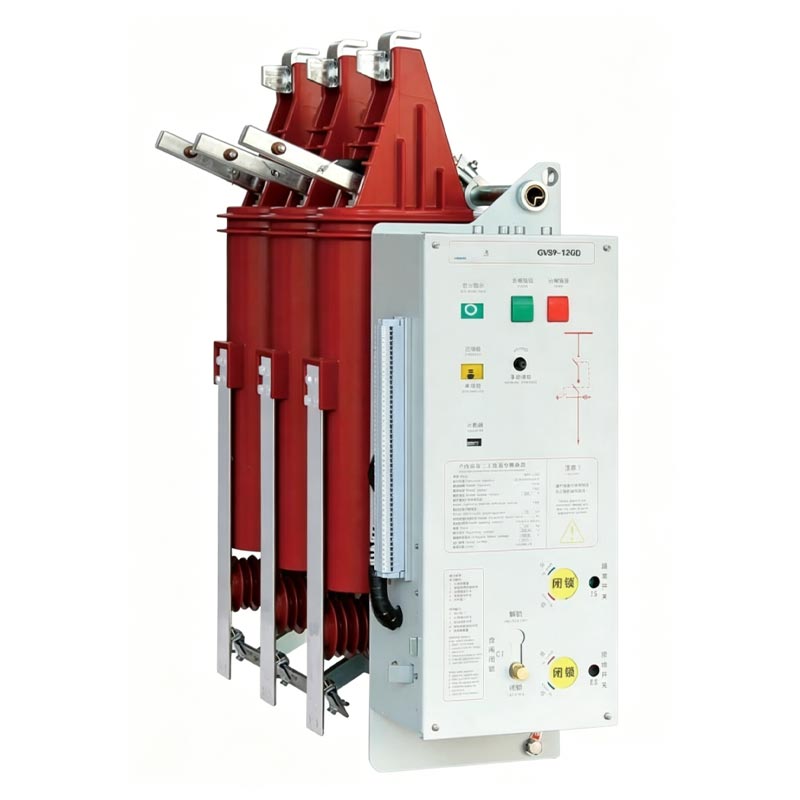

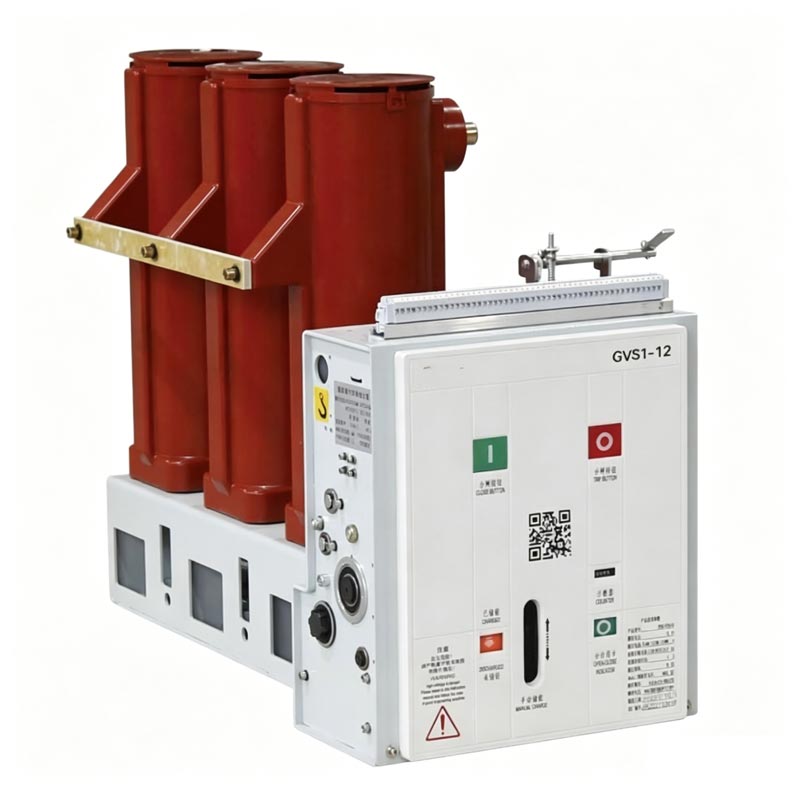

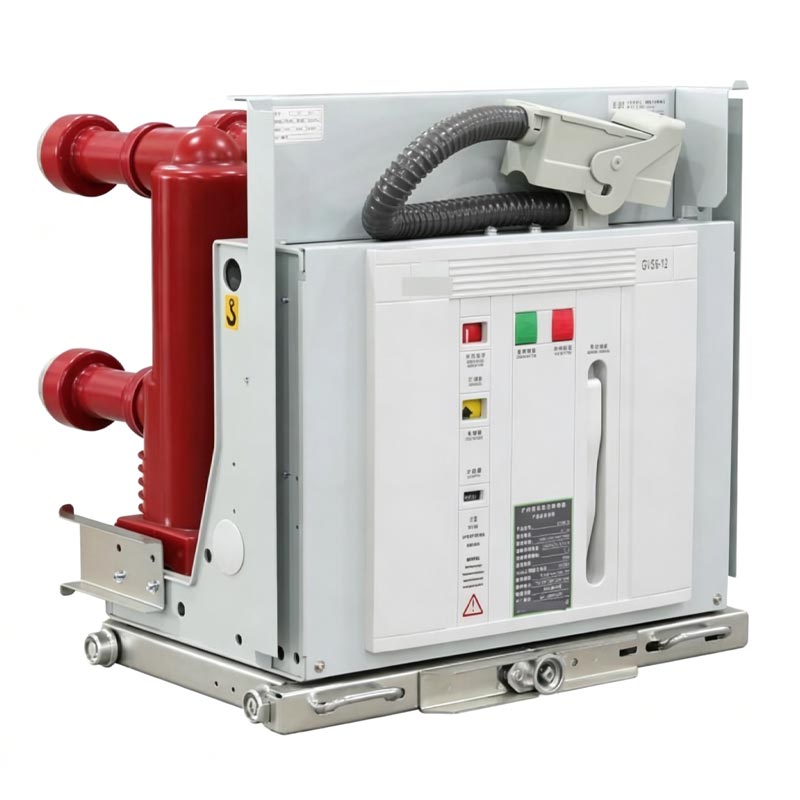

Hv Barruko hutseko etengailua

HV Indoor Vacuum Circuit Breaker barruko tentsio handiko hiru posizioko hutseko etengailua da, honela kokatua. "segurua, fidagarria, eraginkorra, mantentzerik gabekoa eta eszenatoki guztietara moldagarria". 3,6-12 kV-ko potentziarako egokia da sistemak, etengailu tradizionalen min-puntuak zuzenduz eta energiarako babes-unitate nagusi gisa balioz sareak eta ekipamendu industrialak.

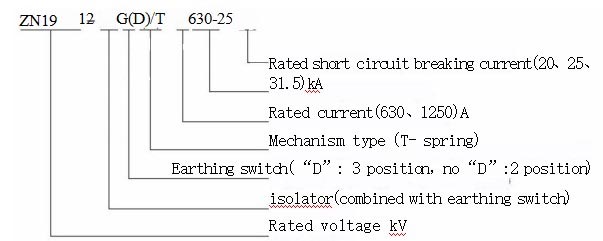

Elementuaren kodea eta esanahia

Oharra: lurrerako etengailurik ez badago, lurrerako eragiketa-ardatzak interblokeatzeko ardatz gisa funtzionatzen du, eta neurriek aldatu gabe geratu.

Oinarrizko Abantailak

1. Goi-mailako errendimendu elektromekanikoa eta bizitza luzea

Egitura mekaniko egonkorra eta errendimendu elektriko bikaina. Bizitza mekanikoa 3000 ziklora iristen da deskonektatzeko etengailuak, 10000 ziklo etengailuentzat eta 3000 ziklo lurreko etengailuentzat. Zirkuitu nagusia egoera solidoko zutoinak erabiltzen ditu, ingurumenaren moldagarritasuna eta isolamenduaren fidagarritasuna hobetuz, mantentzerik gabeko funtzionamendua eta mantentze-kostuak murriztea.

2. Diseinu modularra eta funtzionamendu erosoa

Marko modularrak oinarrizko osagai ugari integratzen ditu, diseinu miniaturizatua lortuz. Eragiketa-mekanismoak egin dezake modu independentean ordezkatu eta mantendu, eskuzko funtzionamendua, AC/DC energia biltegiratzea eta urrutiko kontrola lagunduz. behar operatibo desberdinetara egokituz eta eraginkortasuna hobetuz.

3. Hainbat babes funtzionamendu okerrak ekiditeko

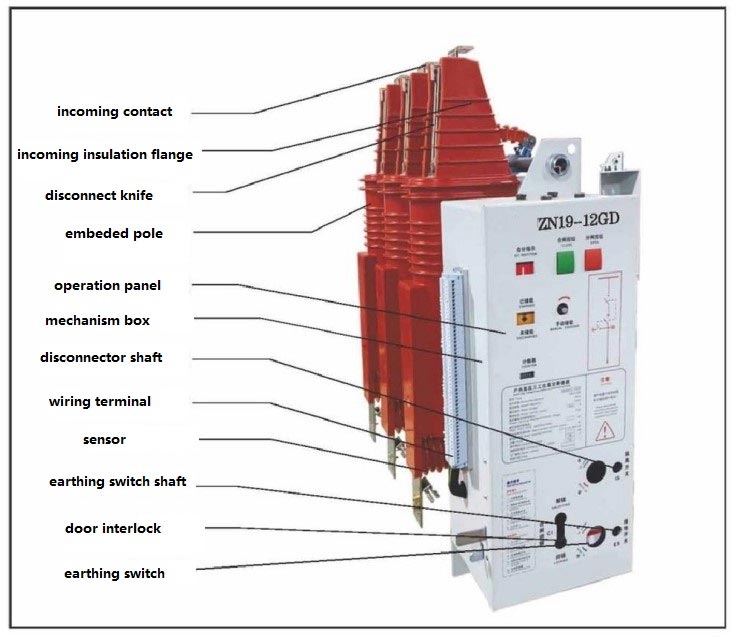

HV Indoor Vacuum Circuit Breaker interblokeatzeko gailu elektromekaniko integralez hornituta dago. The deskonektoreak etenaldi ikusgarria du tronpatu ondoren, armairuko atea lurrerako etengailuarekin blokeatuta dago eta irteerako linea kontakturik gabeko zuzeneko linea adierazle sentsore batekin hornituta dago, funtzionamendua eta funtzionamendua bermatuz ekipoen segurtasuna.

4. Aplikazio polifazetikoak

Hainbat armairu motatara egokitzen da eta aurrera zein alderantzizko norabidean instala daiteke. Hainbatentzako egokia kargak, bereziki egokia da maiz funtzionamendua eta zirkuitulabur-korronte anizkoitzak dakarren eszenatokietarako etenaldiak, potentzia-banaketa-behar anitzak asetzeko.

Oinarrizko Parametro Teknikoak

Mundu errealeko aplikazio kasua

Txinako ekialdeko industria- eta meatze-enpresa ertain baten kasu-azterketa batek produktuaren praktikotasuna egiaztatzen du. balioa: Enpresaren 10kV-ko potentzia banatzeko sistemak jatorriz olio-disengailu tradizionalak erabiltzen zituen, eta horrek jasan zuen galera handietatik, mantentze konplexuetatik eta porrot-tasa handitik (%8). Zirkuitu akastuna HVrekin ordezkatu ondoren Barruko Hutseko Circuit Breaker 2023an, mantentzerik gabeko funtzionamendua lortu zen, urteko mantentze-lanetan 30.000 RMB aurreztuz. kostuak, energia-kontsumoa %68 murriztuz, hutsegite-tasa %1etik behera jaitsiz eta 18rako funtzionamendu egonkorra bermatuz. hilabete hutsik egin gabe. Horrek guztiz frogatzen du produktuaren balioa "kostuak murriztean, eraginkortasunaren hobekuntzan eta segurtasuna", Usunek hornitzaile gisa dituen gaitasun profesionalak erakutsiz.

Produktuak erabiltzeko eta mantentzeko jarraibideak

1. Funtzionamendu-baldintza aplikagarriak

HV Indoor Vacuum Circuit Breaker egokia da ≤1000 m-ko altuera duten barruko inguruneetarako, intentsitate sismikoa ≤8. graduak, eta korrosio lehergarririk edo bibrazio larririk gabe, eguneko batez besteko hezetasuna <95% eta hileko batez bestekoa izanik hezetasuna <90%. 1000 m-tik gorako altitudeetarako, kalkulu profesionalak behar dira hautatzerakoan.

2. Funtzionamendu-prozedurak

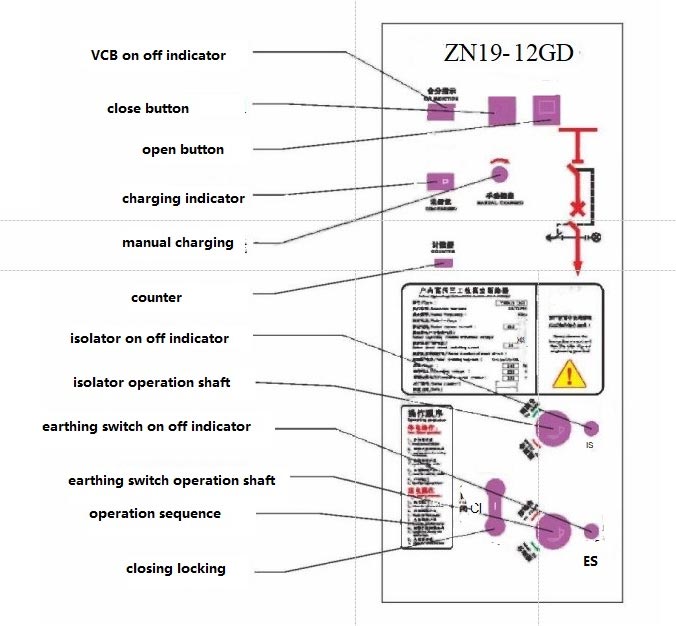

Eskuzko funtzionamendu elektrikoa eta eskuzko funtzionamendua onartzen du: eskuzko funtzionamenduak energia biltegiratzeko helduleku dedikatu bat behar du etengailua itxi eta ireki aurretik biltegiratzea; funtzionamendu elektrikoak bigarren mailako potentzia batera konektatzea eskatzen du hornidura, energia biltegiratzea eta funtzionamendua kontrol-botoien bidez. Etengailu isolatzailea erlojuaren orratzen norantz ireki eta ixten da erlojuaren orratzen kontrakoa. Armairuko atea eta lurrerako etengailua interblokeatuta daude segurtasunerako.

3. Mantentze-baldintzak

Unitateaate osoa mantentzerik gabekoa da; hutsean etengailua kanpoko kaltea bada bakarrik ikuskatu behar da susmagarria. Funtzionamendu-mekanismoak aldizkako ikuskapena behar du, eta kanpoaldea 5 urte igaro ondoren garbitu behar da funtzionamendua edo mantentze-lanaren ondoren. Mantentze-lanak langile kualifikatuek egin behar dituzte; elikadura osagarria lehenik eta behin deskonektatu behar da.

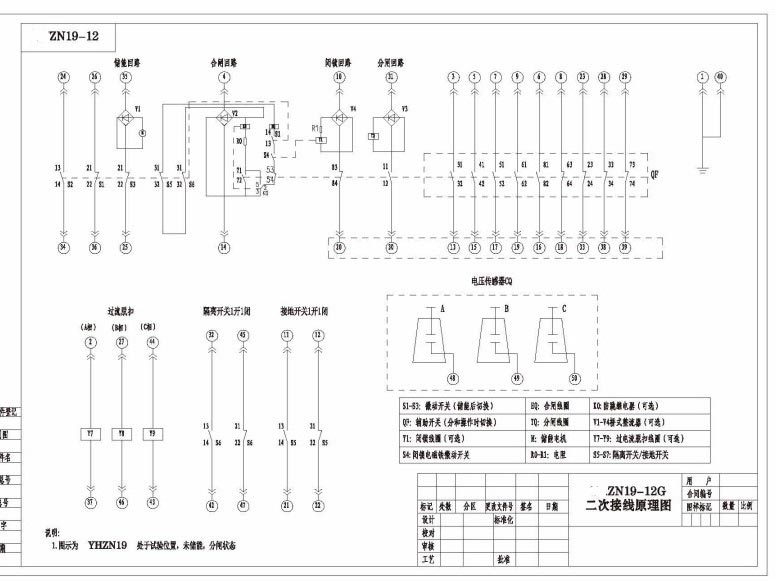

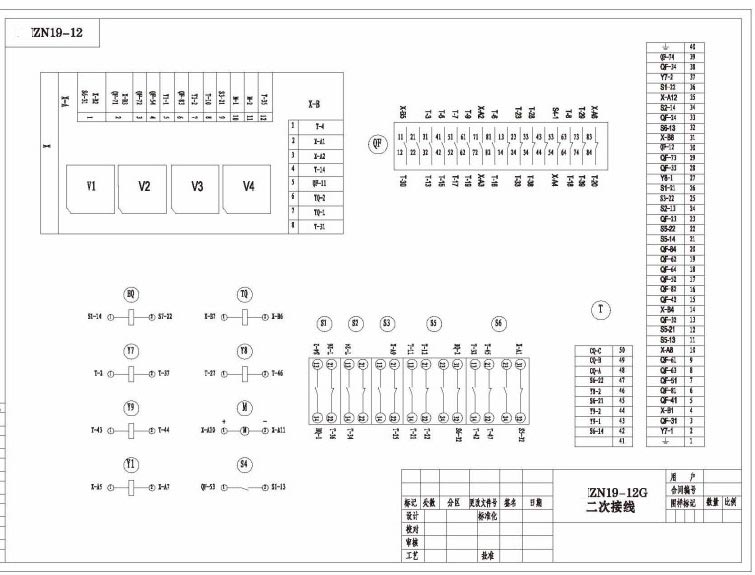

Kanpoko dimentsioa eta kableatu-diagrama

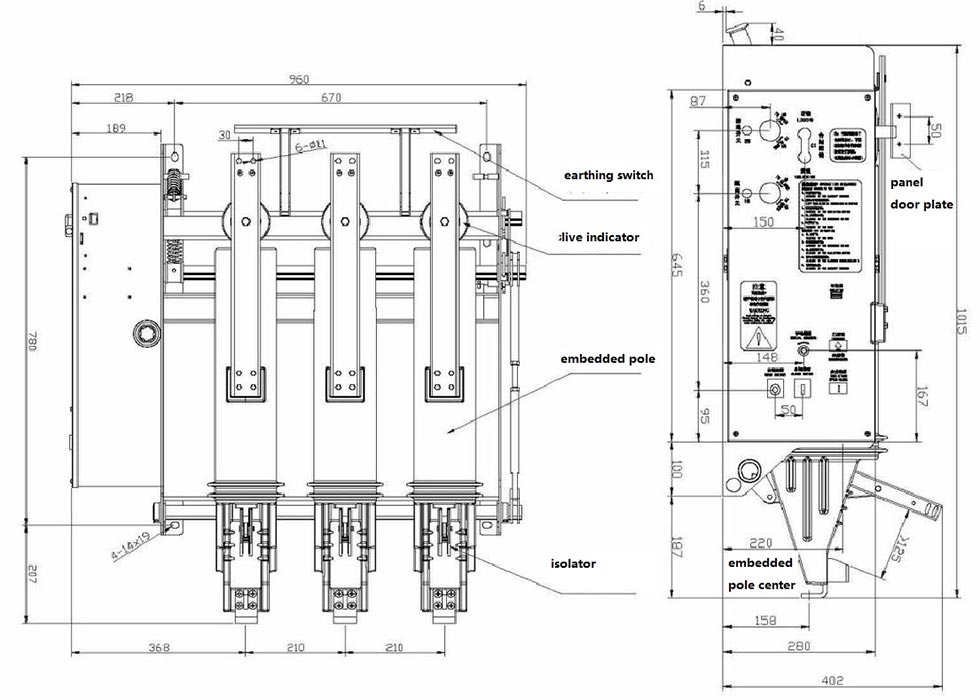

ZN19-12GD/(1250)-(31.5) inbertsio-instalazioa

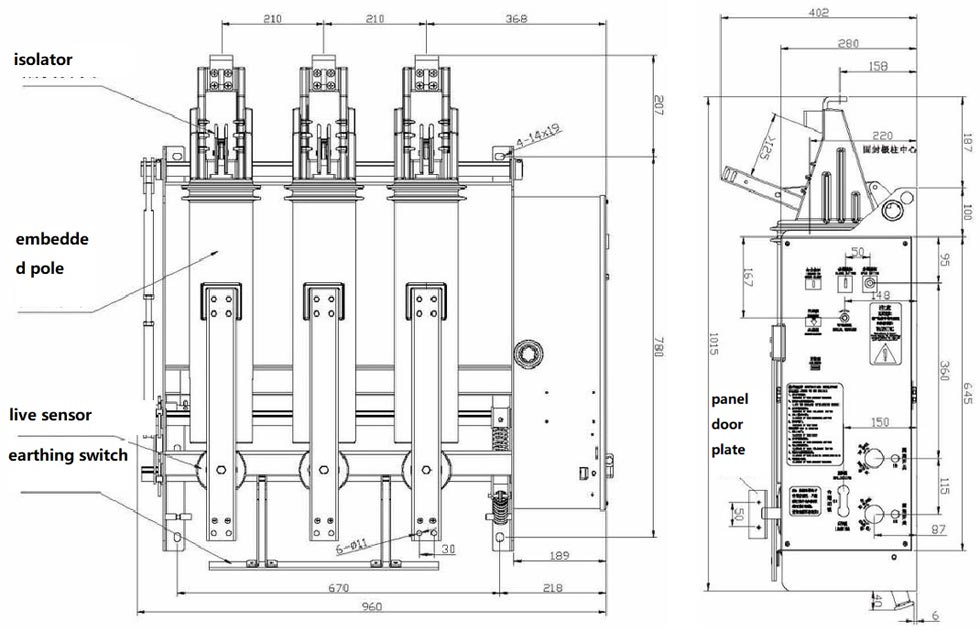

ZN19-12GD/(1250)-(31.5) instalazio arrunta

Markaren Bermea eta Lankidetza Abantailak

Fabrikatzaile profesional gisa, Usunek fabrika moderno bat dauka. Gure HV Barruko Hutseko Circuit Breaker jasaten du errendimendu zorrotza eta apurketa mekanikoko proba fabrikatik irten aurretik; paketatzea eta garraioa dira estandarizatuta ekipoak egoera onean iristen direla ziurtatzeko. Txinan kalitate handiko etxeko hornitzaile gisa, Usune irtenbide pertsonalizatuak, salmenta osteko zerbitzu integrala eta entrega azkarra eskaintzen ditu. Gure produktuak atzerrira esportatzen dira, industrian hobetsitako aukera bihurtuz gure kalitate handiagatik, eta etengabe eskaintzen diegu erabiltzaileei fidagarritasuna potentzia banatzeko irtenbideak.
