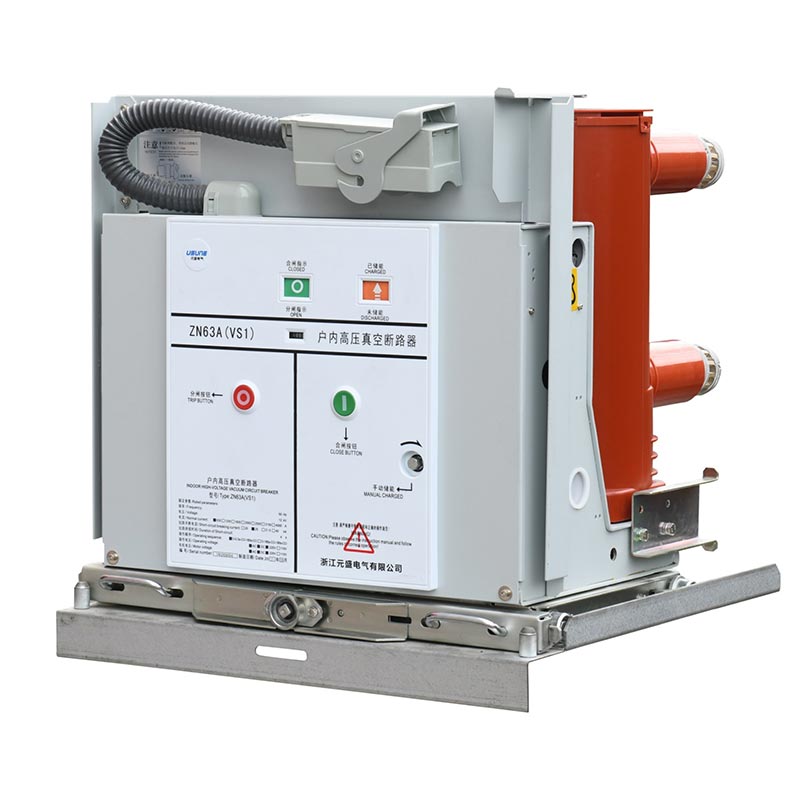

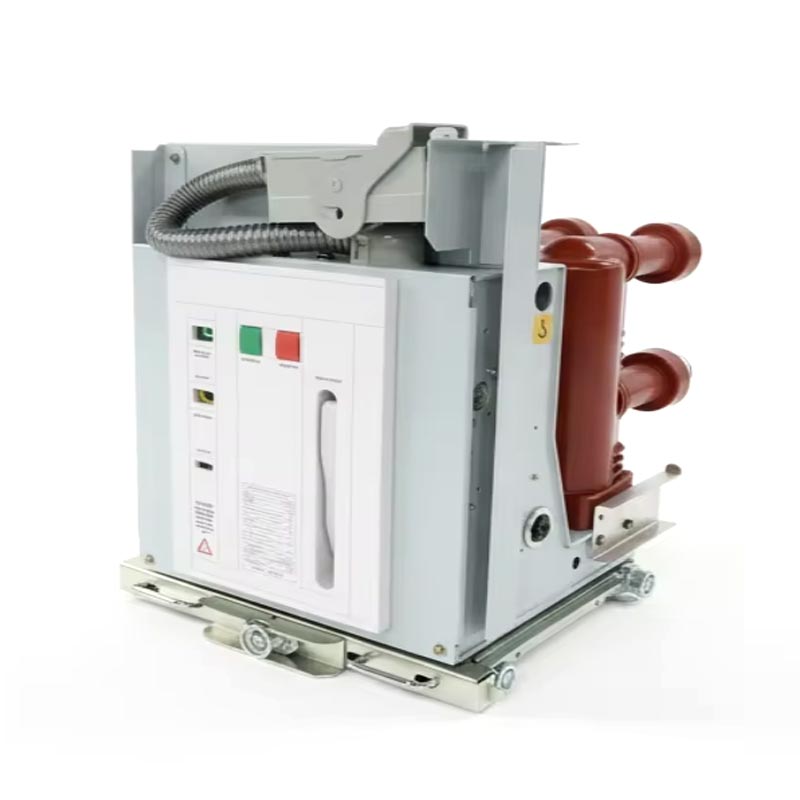

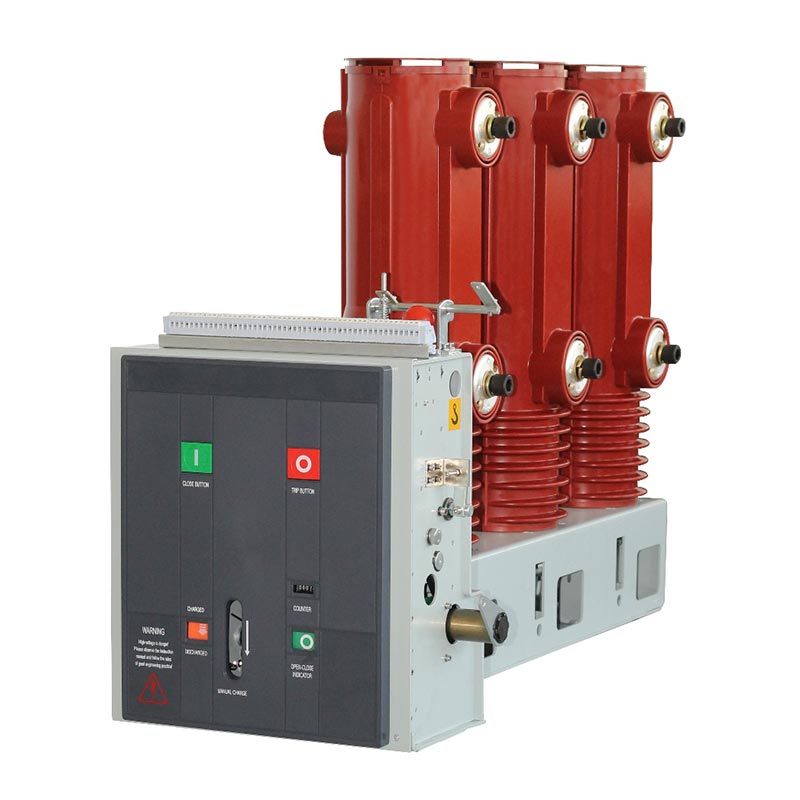

Alboko Mota Hutseko Etengailu

Usune Alboko Mota Hutseko Etengailua Barruan instalatutako goi-tentsioko etengailu bat da, bi nagusitan banatuta. serieak: VS1(ZN63)-12 eta VS1-24. Batez ere 12KV, 24KV eta 36KV trifasikoko elektrizitate sistemetan erabiltzen da, sare elektrikoko ekipoen eta industria- eta meatze-enpresen energia-sistemen babes- eta kontrol-erantzukizunak. Hutsean arkua itzaltzeko teknologia aurreratua erabiliz, arkua itzaltzeko abiadura azkarra, tamaina txikia, luzea du. zerbitzu-bizitza eta mantentze-kostu baxuak, ezinbesteko oinarrizko gailu bihurtuz potentzia transmisio modernoan eta banaketa sistemak.

Oinarrizko abantailak:

1. Urteetako aplikazio-esperientzia potentziaren transmisioan eta banaketan, oso erabilia industrian eta meatzaritzan enpresak, zentral elektrikoak eta hiri eta landa sare elektrikoak, erabiltzaileen errekonozimendu zabala lortuz bere egonkortasunagatik errendimendua eta funtzionamendu fidagarria.

2. Usune-ren I+G talde profesionalak modu independentean garatu du, alboan muntatutako diseinua duena. malgukiaren funtzionamendu-mekanismoa etengailuaren gorputzarekin, egitura orokorra optimizatuz; hutseko etengailua APG prozesuko epoxi erretxina isolatzaile zilindro bat erabiltzen du, creepage errendimendu bikaina eta ingurumena eskaintzen duena. moldagarritasuna.

3. Zorrotz betetzen ditu GB/T1984-2014 "Tentsio handiko etengailuak", JB3855-1996 "3.6 ~ 40.5KV Barruko tentsio handiko Hutseko etengailuak", DL/T403-2000 "12 ~ 40,5KV Hutseko etengailuak baldintza teknikoak eskatzeko" eta IEC62271-100:2008 nazioarteko estandarrak, eta hainbat proba eta ziurtagiri autoritario gainditu ditu.

4. Txinan goi-tentsioko ekipamendu elektrikoen fabrikatzaile profesional gisa, Usune estandarizatu bat dauka produkzio planta, eta etengailu bakoitzari proba zorrotzak egiten zaizkio fabrikatik irten aurretik. Fidagarri gisa hornitzailea, salmenta osteko zerbitzu integrala eta laguntza teknikoa eskaintzen ditu, erabiltzaileen kezkak ezabatuz.

Produktuaren zehaztapenak eta parametro teknikoak

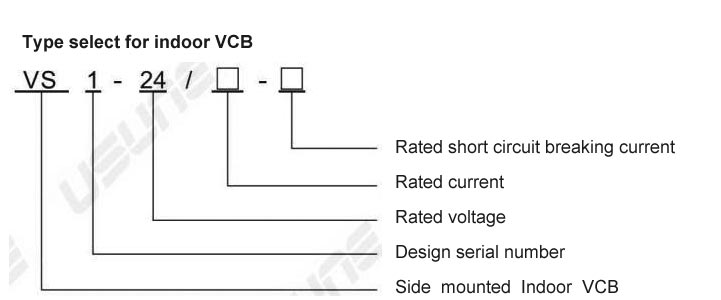

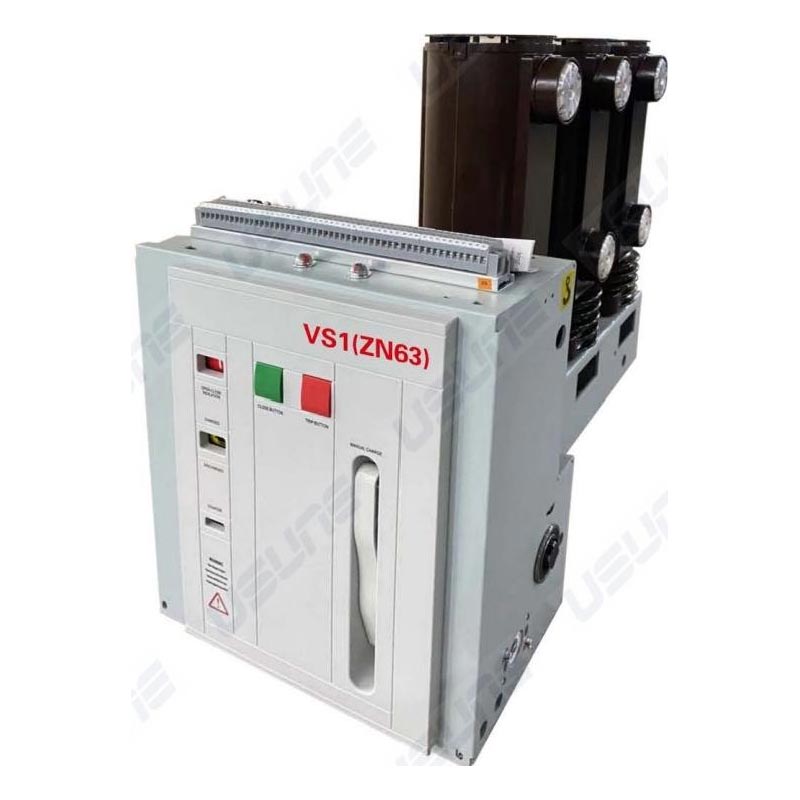

Usune Lateral Type Vacuum Circuit Breaker-ek zehaztapen sorta osoa eta errendimendu egonkorra eskaintzen ditu. Nagusia parametro teknikoak (VS1(ZN63)-24 seriea erreferentzia nagusitzat hartuta) beheko taulan ageri dira:

Egitura eta Funtzioa

1. Egitura orokorra

Eragiketa-mekanismoa eta arkua itzaltzeko ganbera egitura integratuan daude antolatuta, nagusiarekin zirkuitu eroalea solairuan muntatutako mota trifasikoa izanik. Hutseko arkua itzaltzeko ganbera luzetara dago APG-prozesatutako erretxina epoxi-zilindro tubular isolatzaile batean instalatuta, creepage errendimendu bikaina eskaintzen duena, arkua itzaltzeko ganberaren gainazalean hauts metaketa murriztea, kanpoko faktoreen eragina saihestuz, eta isolamendu ona bermatuz ingurune hezeetan eta oso kutsatuta daudenetan ere. VS1-12 seriea instalazio finko bat da motakoa, etengailu finkoetarako egokia, eta modu independentean erabil daiteke edo eraztun sareko elikadura-hornidurari aplika daiteke, kutxa motakoa transformadoreak eta beste sistema batzuk.

2. Funtzionamendu-mekanismoa

Alboko Mota Hutseko Etengailuak malguki-mekanismo planar bat erabiltzen du, eskuzko eta eskuzkoak onartzen dituena. energia elektrikoa biltegiratzea. Motor eragilea arkua itzaltzeko ganberaren aurreko armairuan dago, bost muntaketa-espaziotan banatuta, eta bakoitzak energia biltegiratze, transmisio, abiarazte eta buffer osagaiak biltzen ditu. Arkua itzaltzeko ganberaren eta funtzionamendu-mekanismoaren diseinu integratuak parekatze-maila handia bermatzen du funtzionamendu-errendimenduaren eta arkua itzaltzeko ganberaren irekitze- eta ixte-eskakizunen artean, murriztuz tarteko urratsak, energia-kontsumoa eta zarata murriztea, eta etengailuaren funtzionamendua hobetzea fidagarritasuna.

Aplikazio-ingurunea

Alboko Mota Hutseko Disektorea barruko inguruneetarako egokia da eta honako hauek bete behar ditu baldintzak: giro-tenperatura -15 ℃ eta + 40 ℃; eguneko batez besteko hezetasun erlatiboa ≤% 95, hileko batez bestekoa ≤% 90; altuera ≤1000m; intentsitate sismikoa ≤8 gradu; eta hauts, gas korrosibo edo bestelako kutsadura esanguratsurik ez izatea. Oharra: Baldintza hauek gainditzen dituzten aplikazioetarako pertsonalizazioa beharrezkoa da, aldez aurretik kontsultatu ondoren fabrikatzailea.

Instalazioa eta martxan jartzea

Alboko Mota Hutseko Etengailuek proba zorrotzak egiten dituzte fabrikatik irten aurretik. Dinamizatu aurretik zirkuitu primarioa, honako prestaketa hauek egin behar dira:

1. Egiaztatu ekipoak kalterik ez dagoen; kaltetuta badago, utzi erabiltzeari.
2. Garbitu isolamendu-azalera edozein kutsatzaile.
3. Energia biltegiratzeko eta ireki/ixteko funtzioak eskuz funtzionatu, egoera normala dela ikusiz.
4. Funtzionatu elikadura-hornidura erabiliz, egoera normala dela baieztatuz.
5. Aurreratu / atzera egin eskuko gurdi motako etengailua zehaztapenen arabera, eta baieztatu posizioa dela. adierazlea normala da posizio zuzenera iritsi ondoren.

Oharra: ixteko interblokeatzeko gailu bat erabiltzen duzunean, desblokeatzeko energia konektatu behar da itxi aurretik.

Aplikazio praktikoa kasua

Kasu praktikoa: Aplikazioa Txinako industria eta meatzaritza enpresa handi batean

Txinako altzairuzko enpresa handi batek potentzia sistema konplexua du ekipamenduak funtzionatzeko baldintza handiak dituena maiztasuna eta zirkuitulabur-korrontearen kontrola. Hainbat hornitzaile alderatu ondoren, Usune VS1(ZN63)-24 seriea etengailua hautatu zen elektrizitatea banatzeko sistemaren babes-gailu gisa. Berez geroztik 2024an martxan jarriz, sistemak 12 hilabete baino gehiagoz egonkor funtzionatu du akatsik gabe, arrakastaz kudeatzen hiru zirkuitulabur-matxura, ekipoak eraginkortasunez babestuz eta elektrizitate-galerak saihestuz. Konpainia oso produktuaren errendimendua eta fabrikatzaileak eskaintzen dituen instalazio eta martxan jartzeko zerbitzuak aitortzen ditu.

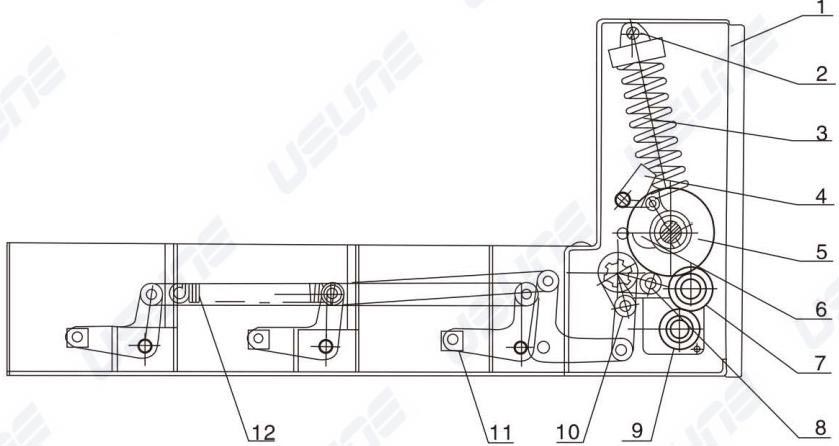

1.Aldeketa-kutxa
2.Lash bolt
3.Ixteko udaberria
4.Ixteko hornidurak
5.Barneko kableatu elektriko nagusia
6.Cam mekanismoa/mekanismoaren funtzionamendua
7.Gear gurpilen transmisio mekanismoa
8.Sarrera konektatzeko palanka
9.Kargatutako motorra
10.Fourlever transmisio-mekanismoa
11.Transmisio blokea
12.Trasketarako mekanismoa

Hornitzaile eta Fabrikatzaileen Konpromisoa: Usune, goi-tentsioko ekipo elektrikoen fabrikatzaile profesional gisa Txinak fabrika estandarizatua eta I+G, ekoizpena eta salmenta osteko talde profesionala ditu. Fidagarri gisa hornitzailea, "kalitatearen lehenik, bezeroa lehenik" printzipioari eusten diogu, alderdi guztiak zorrotz kontrolatuz. produktuak estandarrak eta erabiltzaileen beharrak betetzen dituztela ziurtatzeko ekoizpena; salmenta osteko zerbitzu integralak eskaintzen ditugu barne lekuan instalatzeko orientazioa, martxan jartzea, mantentzea eta prestakuntza teknikoa, eta etengabe berritu eta optimizatu gure produktuak energia transmisio eta banaketa industriaren garapena laguntzeko.
