Kanpoko Tentsio-Transformadorea

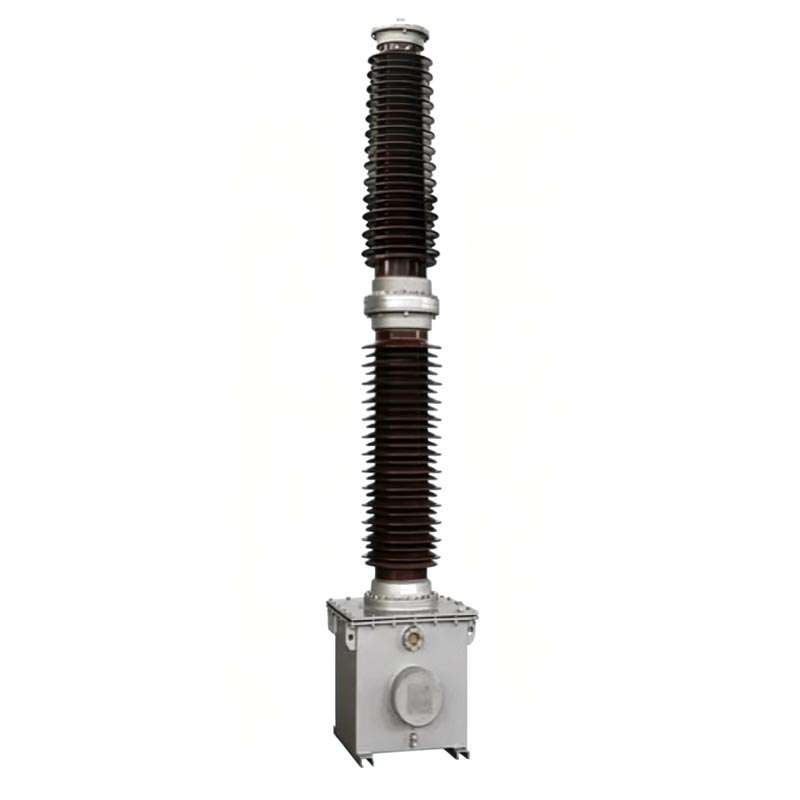

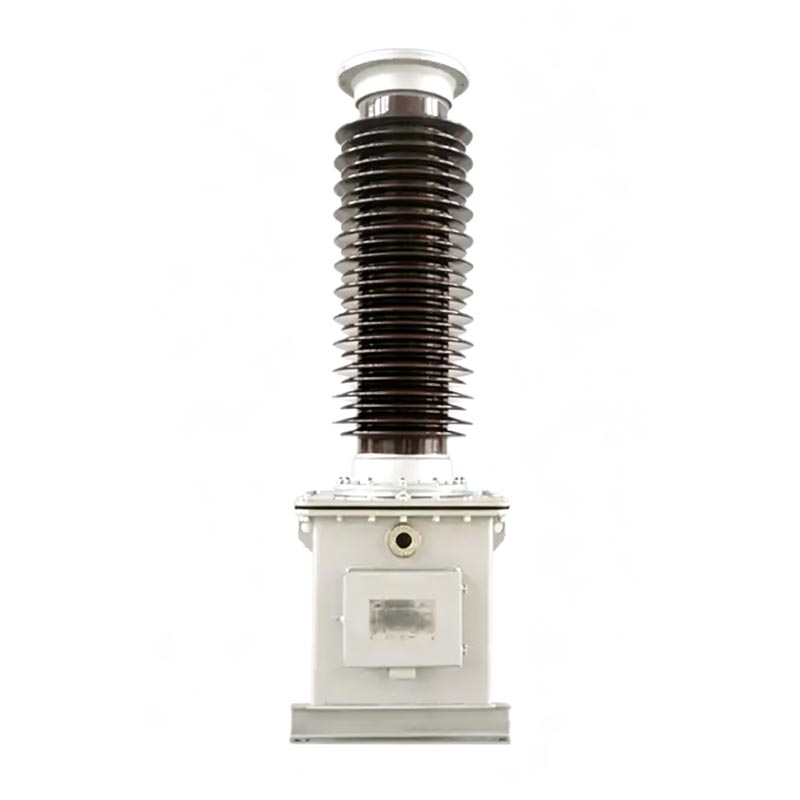

Usune TYD serieko Kanpoko Tentsio Transformadoreak 35kV-tik 220kV-ra bitarteko tentsio-maila guztiak estaltzen ditu, goi-tentsioa bihurtuz. sistemak 100/√3 V edo 100 V-ko tentsio baxuko seinale estandarretara energia neurtzeko, tentsio-neurtzeko, erreleen babesa eta sarearen sinkronizazioaren egiaztapena. Tentsio-transformadore elektromagnetiko tradizionalekin alderatuta, produktu honek linea elektrikoaren garraiolarien komunikazio akoplamendua ere badu, ferrorresonantzia arazoak saihestuz. Bere orokorra egitura fidagarria da, tentsio handiko sare elektrikoen epe luzerako funtzionamendu segurua eta egonkorra bermatuz, muin bihurtuz. sare adimendunaren eraikuntzarako laguntza gailua.

Kondentsadorea Tentsio-Transformadorea

TYD-35 (66, 110/220)kV-0,01 (0,02)

Jarraibide Orokorrak

Produktu ereduaren azalpena

TYD serieko modelo-kodeek argi eta garbi definitzen dituzte produktuaren parametroak eta aplikagarriak diren eszenatokiak, ingeniaritza erraztuz hautaketa eta instalazioa. Kodetze arauak hauek dira:

1. Ereduaren egitura: TYD ① – ② ③

- TYD: Tentsio-transformadore kapazitiborako kodea
- ①: Sistemaren fase-tentsio nominala (unitatea: kV)
- ②: Tentsio banatzailearen kapazitate nominala (unitatea: μF, aukerakoa 0.01μF, 0.02μF)
- ③: Ezaugarri funtzionalaren atzizkiaren kodea

2. Atzizkiaren kodea Azalpena:

- H: Kutsadurari erresistentea den mota, kutsadura handiko eremuetarako egokia
- G: Altuera handiko motakoa, 2000m-tik gorako eremuetarako egokia
- F: Puntu neutroak eraginkortasunez lurreratu gabeko sistemetarako egokia

3.Eredu tipikoaren adibidea

TYD110/√3-0.02FH, 110kV-ko tentsio-maila adierazten duena, 0.02μF-ko tentsio-zatitzaile bat, egokia. Puntu neutroa eraginkortasunez lurreratu gabeko sistemak eta D Klaseko kutsadura-inguruneak, tentsio-transformadore kapazitiboa.

Oinarrizko Funtzioak

1.Neurri zehatza eta tentsioaren neurketa

Doitasun handiko tentsioa eskuratzea eta energia neurtzea ahalbidetzen du, sare elektrikoaren likidazio zehatza bermatuz kontsumo datuak.

2.Power Grid Babesa eta Kontrol Automatikoa

Tentsio-seinale egonkorrak eskaintzen ditu erreleen babeserako, sare elektrikoko kontrol automatikorako eta sinkronizaziorako egiaztapena, sistemaren akatsei erantzun azkarra ahalbidetuz.

3.Power Line Komunikazio Akoplamendua

Akoplamendu-kondentsadore gisa jarduten du linea elektrikoaren eramailearen komunikaziorako, linea elektrikoaren seinalearen transmisioa lortuz kableatu osagarria.

Exekuzio Arauak

Kanpoko Tentsioaren Transformadorearen produkzio- eta proba-prozesu osoa zorrozki atxikitzen da nazionala estandar autoritarioak, ingeniaritza onarpenaren zehaztapenak guztiz betetzen dituztenak:
- GB/T20840.1-2010 "Treinuen transformatzaileak - 1. zatia: Baldintza tekniko orokorrak"
- GB/T20840.5-2013 "Tresn transformadoreak - 5. zatia: tentsio gaitasunerako baldintza tekniko osagarriak Transformadoreak"
- GB/T19749-2005 "Akoplatutako kondentsadoreak eta tentsio-zatitzaile capacitiboak"

Aplika daitezkeen ingurumen-baldintzak

Kanpoko Tentsio-Transformadoreak ingurumen-egokigarritasun bikaina du eta konplexuen azpian egonkor funtziona dezake kanpoko baldintzak. Parametro aplikagarri estandarrak hauek dira:
- Instalazio agertokiak: Barruan zein kanpoan erabiltzeko egokia
- Giro-tenperatura: -40 ℃ ~ + 45 ℃ (Baldintza bereziak pertsonalizatu eta negoziatu daitezke)
- Haizearen Gehienezko Abiadura: ≤150km/h
- Altuera nominala: ≤2000m (G motako altuera handiko bertsioa altuera handiagoetara egokitzen da)
- Igelaren lodiera: ≤10mm
- Kutsaduraren aurkako balorazioa: D Klase estandarra (irrraldi distantzia ≥ 43,3 mm/kV), E Klase aukerakoa (fluxu distantzia ≥ 53,7 mm/kV)

Produktuaren Egiturazko Abantailak

Usune TYD serie CVT-ek egitura integratu modular bat hartzen du, bi oinarrizko zatiz osatua: tentsio kapazitiboa. banatzailea eta gailu elektromagnetikoa. Egitura sendoa eta iraunkorra da:

1.Erresistentzia handiko tentsio-zatitzaile capacitiboa

Kalitate handiko film mehe eta kondentsadore paper konposatu dielektriko bat erabiltzen du. Kondentsadorearen elementu anitz dira seriean konektatua portzelanazko kaskarraren barnean, kalitate handiko olio isolatzailez hutsean bustita. Erabat zigilatutako egitura olioa konpentsatzeko gailu batekin hornituta dago barne tentsioaren egonkortasuna mantentzeko, olioa ezabatuz ihesak eta hezetasun arazoak. Torlojuen muntaketa egiturak instalazio erosoa eta konexio segurua bermatzen ditu.

2.Gailu Elektromagnetiko Integratua

Tarteko transformadore integratua, konpentsazio erreaktorea eta azkar asetzeko erreaktore motelgailu bat barne hartzen ditu, guztiak itxita. olioz betetako altzairuzko depositu baten barruan. Fabrikatik irten aurretik tentsio baxuko banatzailearekin muntatuta dago, olio isolatzaile-sistemaren isolamendu osoa bermatuz eta elkarrekiko interferentziak ezabatuz.

3.Segurtasuna babesteko diseinua

Moteltze, lurrerako eta uhin garraiatzaile terminalak marka argiekin hornituta daude. Babes anitz egiturek segurtasun-arriskuak eraginkortasunez saihesten dituzte, hala nola tentsio handiko ihesak eta bigarren mailako ekipoen kalteak.

Ingeniaritza Aplikazioa Cas

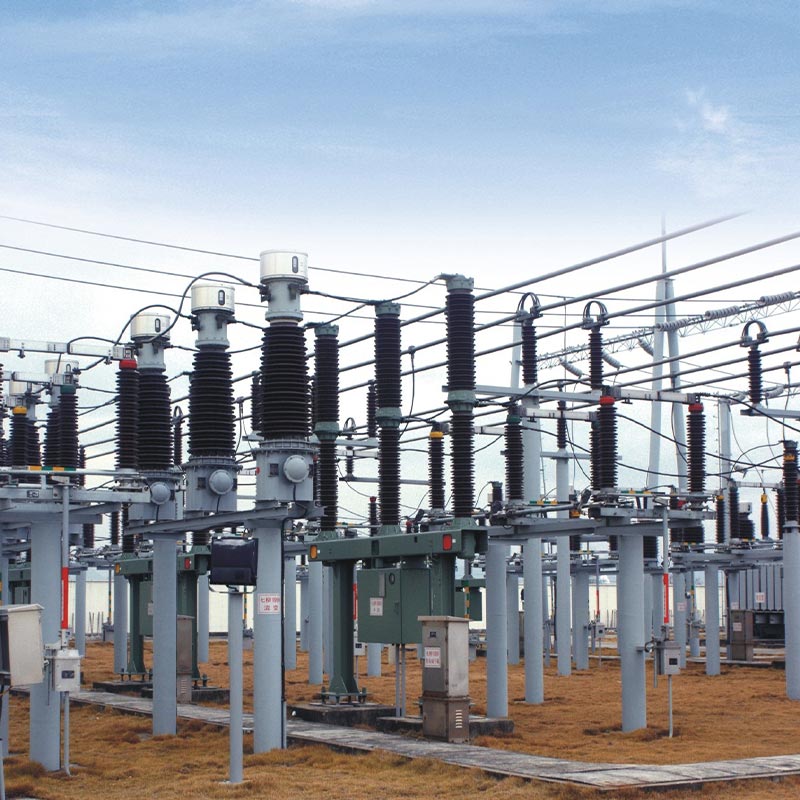

Tentsio handiko CVT ekipoen kalitate handiko hornitzaile gisa, Usuneren TYD serieko tentsio transformadoreak izan dira. Zhoushan-en, Zhejiang probintzian, 110 kV-ko hiri-sare elektrikoa berritzeko funtsezko proiektu batean arrakastaz aplikatu zen. The proiektuak TYD110/√3-0.02FH modelo klasikoa hautatu zuen, tokiko funtzionamendu-baldintza konplexuetarako egokia. Kutsadura handia duen kostaldeko eremua eta eraginkortasunez lurreratu gabeko puntu neutroa.
Azpiestazio honetako jatorrizko ekipamenduak tentsio-neurketa ezegonkorra eta interferentziaren aurkako ahulak jasan zituen gaitasunak. CVT-ak Usune TYD serieko CVT-ekin ordezkatu ondoren, ekipamendua egonkor funtzionatzen ari da. 3 urte baino gehiago, neurketa zehatza eta seinale irteera egonkorra mantenduz, nahiz eta ingurune gogorretan, hala nola altuetan hezetasuna, gatz-spray eta haize gogorrak. Horrek laguntza fidagarria eskaintzen du azpiestazioko erreleen babeserako eta garraiolarirako komunikazioa, eskualdeko sare elektrikoaren funtzionamenduaren fidagarritasuna eraginkortasunez hobetzea, ekipamendua murriztea porrot-tasak, eta produktuaren eguraldiaren erresistentzia bikaina eta kutsadura-erresistentzia errendimendua guztiz egiaztatzea.

Funtzionamendu eta Mantentze-Zehaztapenak

1. Funtzionamendu-parametro nagusiak

- Epe luzeko funtzionamendua: 1,2 aldiz tentsio nominala (1,2Un)
- Epe laburreko gainkarga: 30 segundoz funtziona dezake 1.5Un tentsioan
- F motako dedikatua: 8 orduz etengabe funtziona dezake 1.9Un tentsioan

2. Eguneko Mantentze-baldintzak

- Aldian-aldian egiaztatu ekipamenduaren zigilatze-egoera isolatzaile-olio-ihesak saihesteko;
- Bermatu d1 eta d2 moteltze terminalen konexio fidagarria; zirkuitu irekiko funtzionamendua erabat debekatuta dago;
- Eramaile ekipoetara konektatuta ez daudenean, N eta X terminalek modu fidagarrian zirkuitulaburra izan behar dute;
- Debekatuta dago zigilatzeko torlojuak eta olioa betetzeko zuloak zigilatzeko egiturak baimenik gabe desmuntatzea;
- Ohiko olio laginak eta unitate elektromagnetikoa probatzea ez da beharrezkoa olioak eragindako segurtasun arriskuak saihesteko maila jaitsi egiten da.

Produktuaren neurriak.

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

1.G.: Zer oinarrizko proba egin behar dira Usune TYD serie CVT martxan jarri aurretik?

Hiru oinarrizko proba egin behar dira DL/T596-1996 estandarraren arabera: Lehenik eta behin, kapazitatea eta dielektrikoa. kondentsadorearen zatitzailearen galera probatu behar da, kapazitate-balioa plakatik % 2 ≤ desbideratuta eta galera dielektriko ukitzailea ≤0,002. Bigarrenik, unitate elektromagnetikoen isolamendu-erresistentzia probatu behar da a erabiliz 2500V-ko megaohmetroa, terminal bakoitzak lurrera ≥500MΩ duen isolamendu-erresistentzia duena. Hirugarrenik, zehaztasun-kalibrazioa probak goi-tentsioko korronteen angelua handitzea eskatzen du kapazitate interferentzia galdua murrizteko eta ziurtatzeko neurketaren zehaztasuna.

2.G.: Zeintzuk dira Kanpoko Tentsioko Transformadorea tokian instalatzeko funtsezko neurriak?

Lehenik eta behin, kondentsadorearen zatitzailea eta gailu elektromagnetikoa bat datozen multzoak dira eta arabera instalatu behar dira plakaren zenbakiak; ezin dira modu arbitrarioan trukatu. Bigarrenik, unitate elektromagnetikoko zulo altxatzaileak olio depositua igotzeko erabili behar da; Debekatuta dago kondentsadorezko portzelanazko mahuka altxatzea ekipoak saihesteko kalteak. Hirugarrenik, oinarria M20 erresistentzia handiko torlojuekin finkatu behar da, eta ekipamenduaren okertze orokorra behar da. 2/1000 mm baino gehiago ez. Laugarrenik, ziurtatu X terminala lurrera fidagarria dela eta moteltze terminala seguru dagoela konektatua ekipoa kaltetu ez dadin.

3.G.: Zein eszenatokitarako egokiak dira H, G eta F atzizki ereduak?

H kutsaduraren aurkako mota da, oso kutsatuta dauden eta oso korrosiboak diren inguruneetarako egokia, hala nola kostaldeko eremuetarako. eta industria meategiak; G altuera handiko mota da, altuera handiko, tentsio baxurako eta tenperatura baxuetarako optimizatua inguruneak, 2000m-tik gorako eremuetarako egokiak; F sistema-mota egokitzailea da, puntu neutrorako bereziki diseinatua Eraginkorrik gabeko lurretik loturiko energia-sistemak, gaintentsioarekiko tolerantzia handiagoa dutenak, sare elektriko berezietarako egokiak funtzionamendu-baldintzak.

Fabrikaren indarra eta zerbitzuaren bermea

Zhejiang Usune Electric goi-tentsioko ekipamendu elektrikoen fabrika profesionala da I+G, ekoizpena, eta salmentak. Tentsio handiko transformadoreen alorrean urteetako esperientziarekin, produkzio sistema oso bat dauka eta kalitatea ikuskatzeko prozesu zorrotzak. TYD produktu guztiek proba estandar nazionalak gainditu dituzte, egonkortasuna bermatuz errendimendua eta kostu-eraginkortasun handia. Produktu estandarizatuak eta irtenbide pertsonalizatuak eman daitezke tentsio-maila, ingurumen-baldintza eta sare elektrikoaren eskakizun desberdinak, goi-tentsio fidagarriak eskainiz munduko energia-proiektuetarako ekipamenduak.
