110 kV Pt Tentsio-Transformadorea

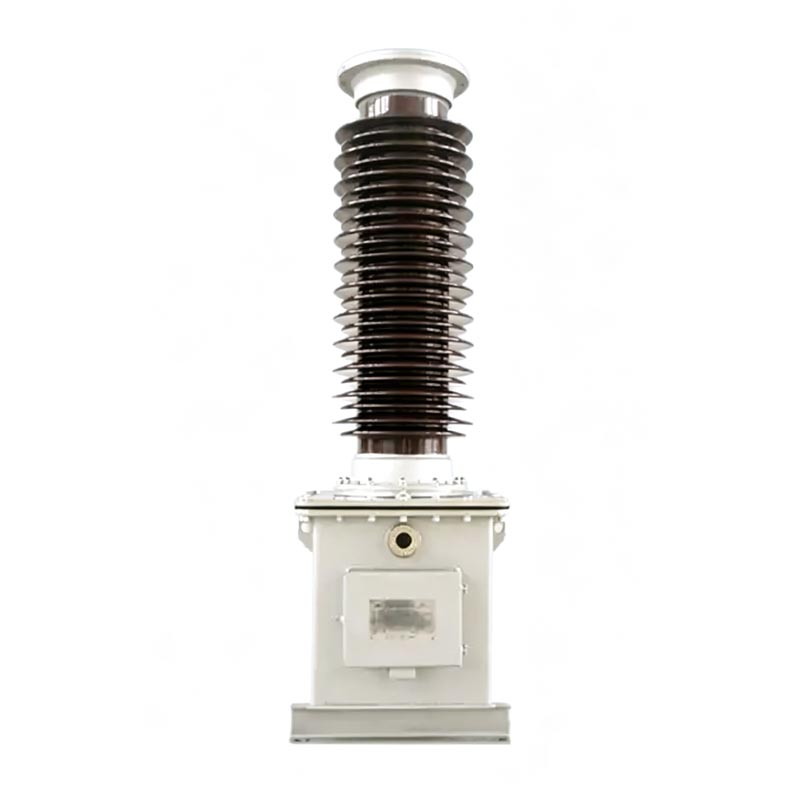

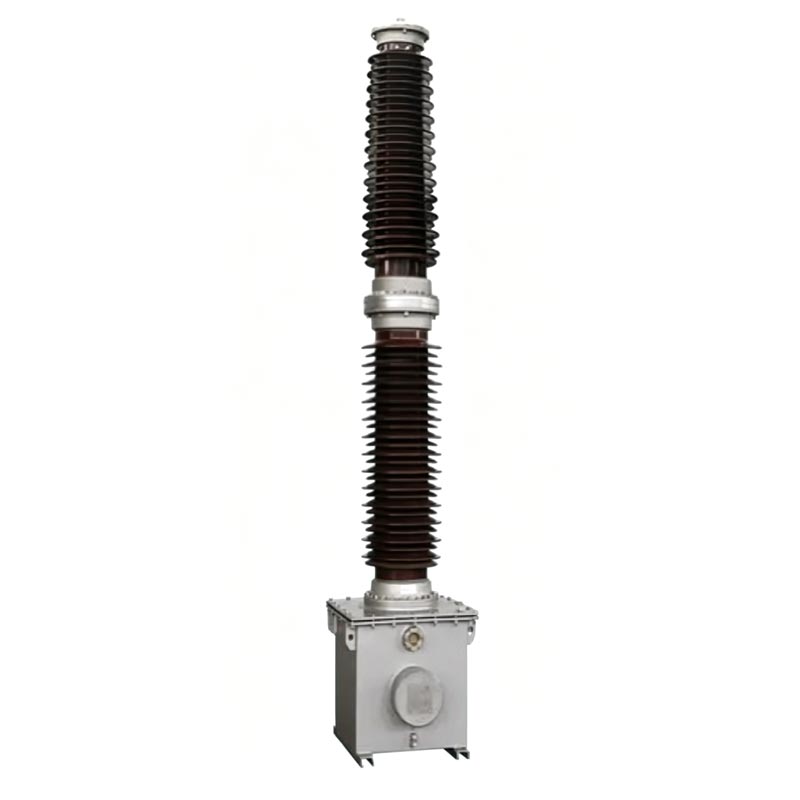

Usune TYD serie 110 kV Pt Tentsio Transformadorea errendimendu handiko tentsio transformadore kapazitiboa da bereziki. 110 kV-ko goi-tentsioko sare elektrikoetarako diseinatua. Produktuak tentsio kapazitiboaren zatiketa printzipioa eta guztiz hartzen ditu olioan murgilduta dagoen egitura zigilatua, transformadore tradizionalen gabeziak saihestuz, hala nola tamaina handia eta ahula. interferentziaren aurkakoa, eta kutsaduraren erresistentzia bikaina, tenperatura baxuko tolerantzia eta haizearen erresistentzia ditu. Hau ekipamenduak neurketa, babesa eta garraiolarien komunikazio-akoplamendu funtzioak integratzen ditu eta oinarrizko euskarri bat da 110 kV-ko potentzia transmititzeko eta eraldatzeko sistemen funtzionamendu eta mantentze-lanak egiteko gailua.

110 kV Pt Tentsio-Transformadoreak zorrozki betetzen ditu GB/T20840.1-2010, GB/T20840.5-2013 eta estandar nazionalak. GB/T19749-2005. Bere diseinu, produkzio eta proba prozesuak estandarizatuta daude, eta errendimendu-parametro guztiek betetzen dute potentzia-ekipoetarako prebentzio-probaren zehaztapenak.

Kondentsadorea Tentsio-Transformadorea

TYD-35 (66, 110/220)kV-0,01 (0,02)

Jarraibide Orokorrak

Produktu ereduaren azalpena

- TYD: Tentsio-transformadore kapazitiboen kode berezia
- 110/3: bateragarria den sistemaren fase-tentsio nominala 110 kV-koa da.
- 0,02: tentsio-banatzaile kapazitiboaren kapazitate nominala 0,02μF da
- Atzizkiaren ezaugarri kodea: H - Kutsaduraren aurkako mota; G - Altuera handiko mota (2000m-tik gorako altitudeetarako egokia); F - Puntu neutroak eraginkortasunez lurreratu gabeko sistemetarako egokia

Adibidea: TYD110/3-0.02FH 110 kV-ko puntu neutrorako egokia den tentsio-transformadore kapazitibo bat adierazten du. Eraginkortasunez lurreko sare elektrikoak, 0,02μF-ko kapazitate nominalarekin eta kutsaduraren aurkako kalifikazio altuarekin.

Oinarrizko Egituraren Osagaiak

1. Tentsio-banatzaile ahalmentiboa

Akoplamendu-kondentsadorez eta tentsio-zatitzailez osatua pilatuta. Hainbat kondentsadore-multzo elementuak seriean konektatzen dira portzelanazko kaskarraren barruan. Kalitate handiko film mehea eta kondentsadorea papera erabiltzen ditu dielektriko konposatua eta kalitate handiko olio isolatzailez inpregnatuta dago hutsean. Ekipamenduak guztiz itxita dauka egitura olioa konpentsatzeko gailu barneratua barne-presioa egonkorra mantentzeko, olio-ihesak saihesteko, tokian tokiko laginak egiteko beharra ezabatu, kanpoko hezetasuna eta ezpurutasunak modu eraginkorrean isolatu eta egonkortasuna bermatu isolamendu-errendimendua.

2. Gailu elektromagnetikoa

110 kV-ko Pt-ko Tentsio-Transformadorea guztiz itxita dago olioz betetako altzairuzko depositu baten barruan (hori ere balio du. kondentsadorearen oinarria), tarteko transformadore bat, erreaktore konpentsatzaile bat eta saturazio azkarreko erreaktore bat barne motelgailua. Fabrikatik irten aurretik tentsio baxuko kondentsadore zatitzailearekin muntatuta dago. Elektromagnetikoa unitatea eta kondentsadore-banatzailearen olio-zirkuitua guztiz isolatuta daude, interferentziarik ez eta funtzionamendu egonkorra bermatuz. Bigarren mailako kableatuak eta uhin garraiatzaileen terminalak deposituaren alboko horman dagoen lotune-kutxa batean daude erdialdean, argi eta garbi etiketatuta dago tokiko kableatu eta mantentze-lanak errazteko.

Oinarrizko produktuaren funtzioak

1.Energiaren neurketa eta tentsioaren jarraipena

Irteera zehaztasunez murrizten du tentsio baxuko seinale estandarra emateko, energiarako datu-laguntza fidagarria eskainiz sareko energia neurtzea eta denbora errealeko tentsioaren monitorizazioa.

2.Power Grid Erreleen Babesa

Erreleen babesarekin eta kontrol automatikoko ekipamenduarekin hornituta, sare elektrikoaren akatsak identifikatzea ahalbidetzen du, sinkronizazioa egiaztatzea eta linea babestea, ekipoen kalteak eta sare elektrikoaren istripuak saihestuz tentsio anomaliak.

3.Carrier Komunikazio Akoplamendua

Akoplamendu-kondentsadore dedikatu gisa balio du linea elektrikoen eramailearen komunikaziorako, seinale-kanal egonkorra eskainiz sare elektrikoaren datu-transmisioa eta urrutiko funtzionamendua eta mantentze-lanak.

Parametro teknikoak eta ingurune eragilea

1. Oinarrizko Parametro Teknikoak

- Funtzionamendu-baldintza bateragarriak: 50/60Hz AC elikatze sistema
- Bigarren mailako irteerako tentsioa: 100/√3V, 100V (zehaztapen estandarrak)
- Galera dielektrikoaren ukitzailea: ≤0,002
- Kondentsadorearen errorea: ez da ± 2% gainditzen plakaren balorazioa
- Isolamendu-erresistentzia: ≥500MΩ (2500V-ko megaohmetro batekin neurtuta)
- Gaintentsioaren funtzionamendu-gaitasuna: epe luzeko funtzionamendua 1,2 aldiz tentsio nominalarekin; epe laburreko eragiketa 1,5ean aldiz tentsio nominala 30 segundoz; F motak etengabe funtzionatu dezake 8 orduz 1,9 aldiz tentsio nominalarekin

2. Aplika daitezkeen Ingurumen Baldintzak

- Funtzionamendu-tenperatura: -40 ℃ ~ + 45 ℃ (baldintza berezietarako pertsonaliza daiteke)
- Haizearen abiaduraren gehienezko erresistentzia: 150 km/h
- Altuera aplikagarria: ≤ 2000 m (altuera handiko ereduak eskatuta)
- Gehienezko izotzaren lodiera: 10 mm
- Kutsaduraren aurkako kalifikazioa: D Klase Estandarra (irrraldi distantzia ≥ 43,3 mm/kV), E Klase aukerakoa (fluxu distantzia ≥ 53,7 mm/kV)

Ingeniaritza Aplikazio Kasua

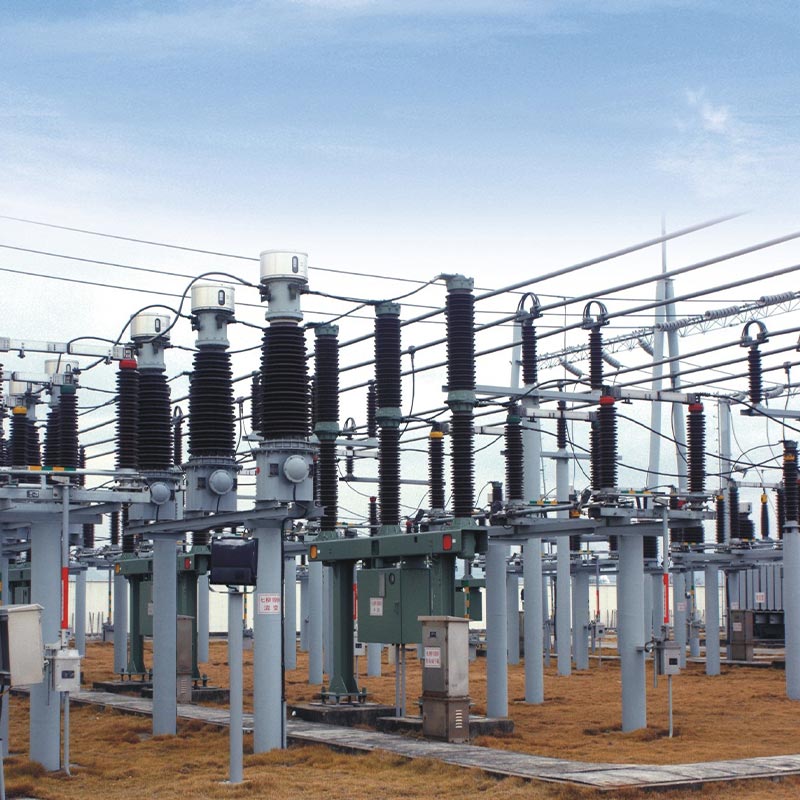

Usune TYD110/3-0.02FH kutsaduraren aurkako 110 kV Pt tentsio-Transformadorea behar bezala aplikatu da kanpoko batean. Zhejiang probintzian 110 kV-ko eskualdeko azpiestazio bat berritzeko proiektua. Azpiestazio honek ingurua zerbitzatzen du industria-parkeak eta bizitegi-eremuak, energia-horniduraren egonkortasun eta ekipoen fidagarritasun oso handia eskatzen dutenak. Hezetasun handiko, gatz-ihindura handiko eta kutsadura handia duen kostaldeko eremu batean kokatua, eta maiz itsas haizearekin, proiektuak tentsio altuko kutsaduraren, korrosioaren eta zahartzearen aurkako errendimendu zorrotzak eskatzen ditu ekipamendua.

Ekipamendua altxatu, instalatu eta martxan jarri zen fabrikatzailearen zehaztapenen arabera martxan jarri aurretik. Bi urteko funtzionamendu eta mantentze-lanak eta ohiko proben datuek hori erakusten dute oinarrizko parametroek, hala nola, ekipoen kapazitatea eta galera dielektrikoa, etengabe betetzen dituzte estandar nazionalak, ez olio-ihesak, zarata anormalak edo parametroen noraeza bezalako gaiak. Bere goi-fouling eta korrosioaren aurkako egiturak modu eraginkorrean aurre egiten dio kostaldeko gatz-ihin eta aire hezearen korrosioari, esaterako, akats arruntak saihestuz isolamenduaren zahartzea eta tentsioaren gorabeherak tresna tradizionaletako transformadoreetan. Potentzia modu egonkorrean osatzen du neurketa, tentsioaren monitorizazioa eta garraiolarien komunikazio-akoplamendua, energia-hornidura etengabea eta segurua bermatuz azpiestazioa, eta produktuaren egonkortasuna eta moldagarritasuna guztiz egiaztatzea kanpoko baldintza gogorretan.

Instalazio eta Mantentze-Zehaztapenak

1.Instalazio-puntuak

Ekipamendua kondentsadorearen tentsio banatzailearen + gailu elektromagnetikoen multzo oso gisa bidaltzen da. Instalazioa behar da zorrozki bete izen-plakaren zenbakiak; nahasketa eta ordezkapen arbitrarioak erabat debekatuta daude. Ekipamendurako igotzeko, unitate elektromagnetikoko olio depositurako altxatzeko zulo dedikatuak erabili behar dira; igoera zuzena debekatuta dago kondentsadorezko portzelanazko bushingak. Oinarria M20 erresistentzia handiko torlojuekin finkatzen da, eta oro har instalazioaren okertze-angelua ≤2/1000mm da, ekipoen funtzionamendu egonkorra bermatzeko.

Gako kableatuaren eskakizunak: d1 eta d2 motelgailuaren terminalak fidagarritasunez konektatuta egon behar dira; zirkuitu irekiak zorrozki dira debekatuta. Eramaile-ekipoetara konektatuta ez daudenean, N eta X terminalek modu fidagarrian zirkuitulaburra izan behar dute. zehar ekipamenduaren funtzionamendua, X terminala zuzenean eta fidagarritasunez lurreratu behar da tentsio altua sar ez dadin bigarren mailako itxitura, ekipoak hondatzea eta norberaren segurtasuna arriskuan jartzea.

2.Funtzionamendu eta Mantentze eta Segurtasun Neurriak

Ekipamenduak olioan murgildutako egitura guztiz itxia du, errendimendu egonkorra bermatuz eta beharra ezabatuz. olio laginketa eta proba arruntetarako. Ohiko mantentze-lanak ekipoaren zigilatzearen aldizkako egiaztapenak baino ez ditu behar egoera, terminalen estutasuna eta zarata anormalak, bigarren mailako tentsio anomaliak eta bat-bateko arazoak konpontzea. tentsio-puntak delta irekiko konexioan. Ekipoaren finkatzeko torlojuak eta zigilatzea baimenik gabe desmuntatzea egitura guztiz debekatuta dago. Kondentsadorearen zatitzailea eta gailu elektromagnetikoa ez dira desmuntatu behar gabe fabrikatzailearen baimena. Ekipamendua hondatu ondoren, bertako ingurumenaren esku utzi behar da ingurumenaren kutsadura saihesteko deuseztapen zentralizatua eta kaltegabea babesteko departamentua.

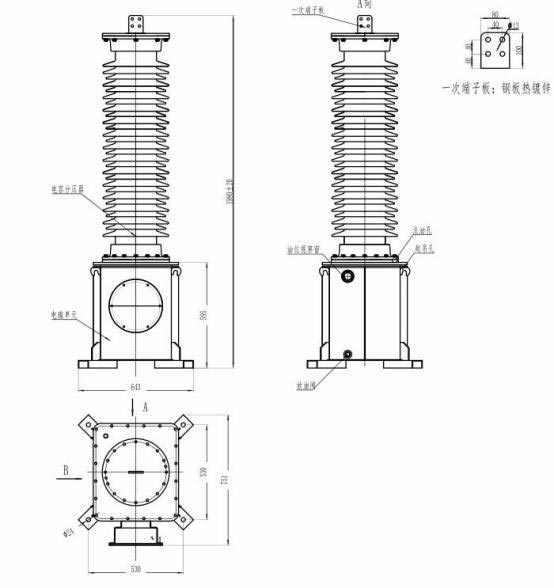

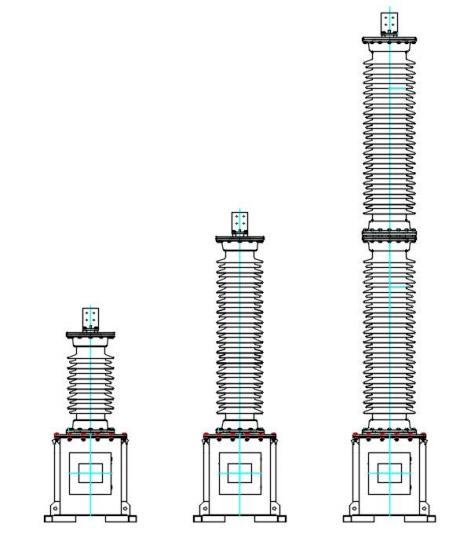

Produktuaren neurriak.

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

1.G.: Zein dira Usune 110 kV Pt tentsio-Transformadorearen H, G eta F atzizki ereduen arteko aldeak, eta zein eszenatokitarako egokiak dira?

H kutsadurari erresistentea den mota da, kostaldeko eta oso kutsatutako industria agertokietarako egokia, creepage distantzia eta korrosioarekiko erresistentzia; G altuera handiko mota da, 2000 m-tik gorako eremuetarako optimizatua, tentsio baxuko eta ingurune ultramore indartsuetarako egokia; F puntu neutro eraginkorra ez den mota dedikatua da lurreratzea, gaintentsioarekiko tolerantzia handiagoa duena, dagokion sare elektrikoko sistemetarako egokia. Eredu egokia proiektuaren ingurune geografikoaren eta sare elektrikoaren sistemaren arabera hauta daiteke.

2.G.: Zergatik dago guztiz debekatuta D1, D2 eta N-X terminalak deskonektatzea ekipoen funtzionamenduan?

D1 eta D2 motelgailu terminalak dira. Horiek irekitzeak motelgailuen hutsegitea eragingo du, barne-tentsio gaindiko gorakadak eragingo ditu eta kondentsadoreetan eta unitate elektromagnetikoetan kalte iraunkorrak eraginez. Eramaile-ekiporik konektatuta ez dagoenean, N-X terminalak deskonektatuz gero, tentsio altua bigarren mailako lotune-kutxan sartzen utziko du, sekundarioa errez kontrolatzeko eta babesteko ekipoak eta segurtasun-istripu bat eragitea. Terminal-konexioen fidagarritasuna izan behar da ekipoa martxan jarri aurretik egiaztatu.

3.G.: Usune 110 kV Pt Tentsio Transformadoreak olio laginketa eta probak egitea eskatzen al du funtzionamenduan zehar?

Ez, ez da beharrezkoa olio laginketa eta azterketa aldizka egitea. Unitate elektromagnetikoak tentsio baxuan funtzionatzen du, eta a zigilatze- eta errendimendu-proben multzo osoa fabrikatik irten aurretik osatu da, fidagarritasuna bermatuz zigilatzeko errendimendua. Lekuko laginketak ekipoaren barne-presio-balantzea etengo du, eta ondorioz arazo potentzialak, hala nola olio-mailaren jaitsiera, hezetasuna sartzea eta isolamenduaren hondatzea. Ohiko egiaztapenak soilik zigiluen osotasuna eta parametro elektrikoen egonkortasuna egiaztatu beharra. Parametroak anormalak badira, jarri harremanetan fabrikatzailearekin proba espezializatuetarako.
