Kanpoko korronte-eraldaketa

LB6-110kV kanpoko korronte-transformadore kapazitiboa Zhejiang Yousen-en tentsio handiko euskarri-ekipo bat da. Elektrikoa. Kanpoko funtzionamendu-baldintza konplexuetarako bereziki diseinatuta dago, guztiz zigilatutako olio-papera du isolamendu-olioan murgilduta dagoen egitura, 110 kV-ko funtzionamendu-tentsio nominala, 126 kV-ko gehienezko funtzionamendu-tentsioa, eta 50Hz/60Hz AC sare elektrikoekin bateragarria, puntu neutroko funtzionamendu-eskakizunak betetzen dituena sistemak.

Produktu honek neurtzeko eta babesteko funtzioak integratzen ditu, 0,2 klaseko eta 0,5 klaseko neurketa-harilekin hornituta. eta 5P/10P babes-hailak. Transformazio-erlazio bikoitzak onartzen ditu serieko eta paraleloko konexioak aldatzeko, 2×50A–2×1000A-ko korronte primarioaren estaldurarekin eta 1A/5A-ko bigarren mailako irteerarekin. Doitasunezko fabrikazioa erabiliz Ospe handiko fabrika batean prozesuetan, produktuak ingurumen-egokigarritasun bikaina du: eredu estandarra da 1000m-tik beherako altitudeetarako egokia, GYW goi-mailako modeloak 4000m-ko altueran egonkor funtziona dezakeen bitartean. Zabala da hiriko eta landa-azpiestazioetan, industriako eta meatzeetako elikadura-horniduran eta energia-energia sortzeko eszenatoki berrietan erabiltzen da.

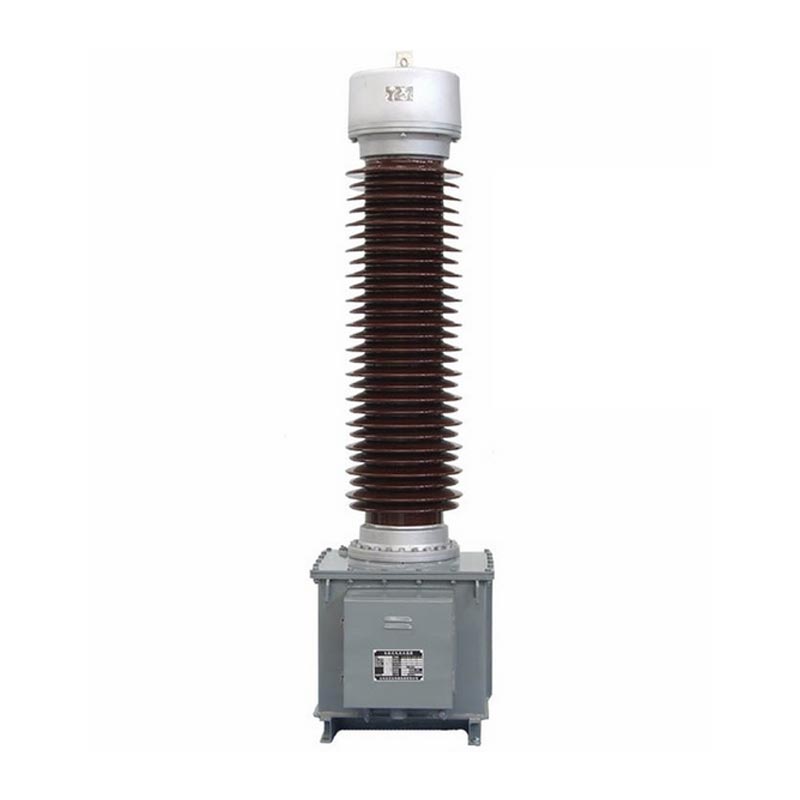

LB6-110kV Korronte-transformadore capacitiboa

Ereduaren Azalpena eta Erabilera Baldintzak

1. Ereduaren Parametroaren Azalpena

Kanpoko Korronte Transformadorearen modelo-zenbaki osoa LB6-110kV P/P/P/0.5ab/c da, hiru nukleotan banatuta. definizioak:
- Oinarrizko eredua: L korronte-transformadorea adierazten du, B-k babes maila adierazten du, 6-k diseinuaren serie zenbakia adierazten du, 110 tentsio maila nominala adierazten du, eta W2-k kutsaduraren aurkako bigarren mailako konfigurazioa adierazten du.
- Zehaztasun-konbinazioa: bigarren mailako lau hariketa-multzo txertatuta, 0,5 klaseko neurketa-harilketa bat barne. P-klaseko hiru babes-biribildu, hainbat doitasun-konbinazio onartzen dituzte neurketa desberdinetara egokitzeko eta babesaren zehaztasun-baldintzak.
- Korronte-erlazioa: 2*a/c markatua, ratio bikoitza aldatzea onartzen duena. Erlazioa a/c da goiko olio kontserbatzailea denean kanpoko konektorea seriean konektatzen da, eta 2*a/c paraleloan konektatzen denean. Lekuko kableatzeak erraza ahalbidetzen du aldatzea.

2. Funtzionamendu-baldintza estandarrak

- Giro-tenperatura: Gehienez +40 ℃, Gutxieneko -25 ℃, Eguneko Batez besteko Gehienez +30 ℃; Tenperatura oso baxuko baldintzek egin dezakete pertsonalizatu eta negoziatu.
- Instalazio-altuera: mota estandarra ≤1000m; LB6-110 GYW Altuera handiko mota ≤4000m.

Produktuaren Egitura Ezaugarriak

1.Haizearen eta Isolamenduaren Egitura

Harilak primarioak U formako egitura hartzen du. 2×400A eta beheragoko zehaztapenek paperez isolatutako kobre laua erabiltzen dute alanbrea, 2×500A–2×1000A-ren zehaztapenek aluminiozko hodi erdi-zirkular bikoitzak erabiltzen dituzten bitartean. Nukleoak a erabiltzen du olio-paperaren isolamendu-prozesu kapazitiboa, tentsio handiko kable paperarekin isolamendu nagusia biltzeko. Geruza anitz kondentsadorearen blindajeak eremu elektriko uniforme bat sortzen du, barruko geruza tentsio altuarekin eta kanpokoarekin konektatuta. geruza lurreratuta, isolamenduaren segurtasuna nabarmen hobetuz. Lehen harilkatua bi ataletan banatzen da lau terminal, goiko olio deposituarekin konektatzen dira erlazioa erraz aldatzeko.

2.Sealed Babes Diseinua

Metalezko hedagailu bat instalatzen da goiko aldean, eragindako olio isolatzaileen bolumenaren aldaketak automatikoki konpentsatzeko tenperatura aldakuntzak, airea isolatuz eta hezetasunaren ondorioz olioaren zahartzea saihestuz, horrela ekipoen iraupena luzatuz. Zabaltzaileak olio-maila behatzeko leiho bat dauka olio-maila denbora errealean kontrolatzeko. Guztiak bigarren mailakoak terminalak eta blindaje primarioko terminalak olio-tangako lotune-kutxarekin zentralki konektatuta daude, bermatuz kableatu estandarizatua eta interferentziaren aurkako gaitasun sendoak.

3.Instalazio-egitura segurua

Olio depositua kalitate handiko altzairuzko plakekin soldatuta dago, behealdean aurrez zulatutako zuloak egonkortzeko. altxaketa orokorra. Konexio-kutxa eta olio depositua lurrerako torloju dedikatuz hornituta daude fidagarritasuna bermatzeko bigarren mailako harilaren eta unitate osoaren lurrera. Produktuak polaritate murriztuko diseinua du; lehen mailakoa denean P1 korrontea sartzen da eta P2 irteten da, korronte sekundarioa S1/S2/S3 bidez ateratzen da, industriako kableatu estandarrekin bat etorriz. logika eta in situ martxan jartzea erraztea.

Oinarrizko Parametro Teknikoak

1. Oinarrizko Parametro Elektrikoak

- Funtzionamendu-tentsio nominala: 110kV; Funtzionamendu-tentsio maximoa: 126kV
- Maiztasun nominatua: 50/60Hz; Polaritatea: Polaritate kenkorra
- Lehen mailako korronte nominala: 2 × 50A ~ 2 × 1000A (zehaztapen anitz eskuragarri)
- Bigarren mailako korronte nominatua: 1A, 5A
- Irteera sekundarioaren edukiera: 15VA ~ 50VA (transformadore-erlaziora egokitua)

2. Zehaztasun-erroreen estandarrak

- Neurketa-klasea (0,2/0,5): korronte errorea ±0,2% ~ ±% 1,5, fase-diferentzia 10'~90', doitasun handiko energia betetzen duena neurketa baldintzak.
- Babes Klasea (5P/10P): 5P klaseko korronte-errorea ≤±% 1, errore konposatua ≤% 5; 10P klaseko errore konposatua ≤% 10, babes funtzionamendu fidagarria sistemaren akatsen kasuan.

3. Tentsio jasateko eta isolamendu-parametroak

- Potentzia-maiztasunari eusteko tentsioa: 185kV/1min zirkuitu primario eta sekundarioetarako eta lurrera; 3kV/1min bigarren mailako zirkuituak eta lurrera; 5kV/1min ezkutu primariorako lurrera. Kanpoko isolamenduaren proba lehorra: 230kV; bustia proba: 185kV.
- Tximistaren Bulkada Jasateko Tentsioa: Barneko isolamendua 450kV; GYW2 altuera handiko kutsaduraren aurkako mota arte 560kV.
- Creepage Distantzia: mota estandarra ≥16mm/kV; kutsaduraren aurkako mota ≥31mm/kV arte, ingurune gogorretarako egokia hala nola, kostaldeko eremuak, industria-kutsadura eta altitude handiak.

4. Zirkuitu Laburren Egonkortasun Parametroak

Ekipamenduak egonkortasun termiko eta dinamikoko errendimendu bikaina erakusten du. 300-600A zehaztapenetarako, denbora laburrean egonkortasun termikoaren korronte 31,5-45kA irits daiteke, eta egonkortasun dinamikoaren korronte 80-115kA irits daiteke, Berehalako zirkuitu-labur-korronte igoerak jasateko eta ekipoen kalteak saihesteko gai da.

Mundu errealeko aplikazio kasua

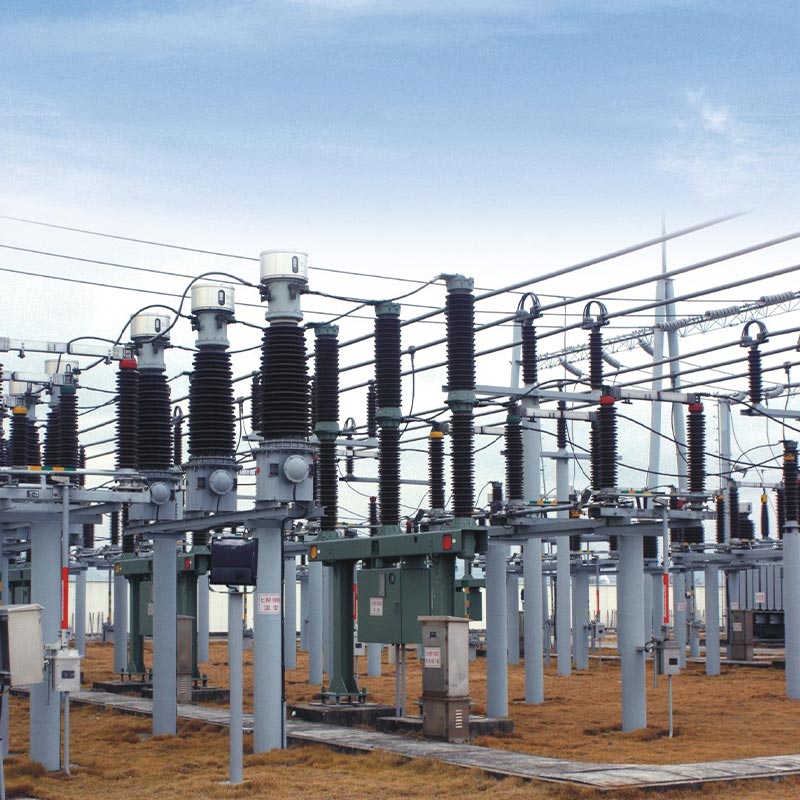

Usune LB6-110kV Kanpoko Korronte Transformadorea behar bezala aplikatu zen 110kV-ko sare elektrikoko azpiestazioen berritze batean. Txinako Ekialdeko proiektua, ekipamendu zaharkituak ordezkatuz eta zehaztasun baxua, eguraldi txarra bezalako arazoak konpontzeko erresistentzia, eta maiz mantentzea.

Proiektua aldirietako industrialde batean dago, urte osoan hezetasuna eta arina ezaugarri dituen eremuan kutsadura industriala, hainbat fabrikazio-enpresari energia hornituz. Proiektuak LB6-110kV GYW hautatu zuen kutsaduraren aurkako altuera handiko eredua (2×300/5A, 5P30/5P30/0.5S/0.2S zehaztasun-konbinazioa). Bi urte baino gehiagoren ondoren funtzionamendu egonkorra denez, 0.2S/0.5S doitasun handiko harilkatuek neurketa zehatza bermatzen dute industria-erabiltzaileentzat, babes ugariko harilkatuek sarearen gorabeherei eta zirkuitu laburren akats txikiei erantzun azkarra ahalbidetzen diete, lortuz. zero bidaia faltsu eta zero hutsegite bidaia. Erabat zigilatutako egiturak hezetasunari eta kutsatzaileei aurre egiten die eraginkortasunez korrosioa, olio-isuririk edo isolamenduaren zahartze-arazorik gabe, ondorengo mantentze-lanak baino gehiago murriztuz. % 60, produktuaren egonkortasuna eta fidagarritasuna guztiz egiaztatuz funtzionamendu baldintza gogorretan.

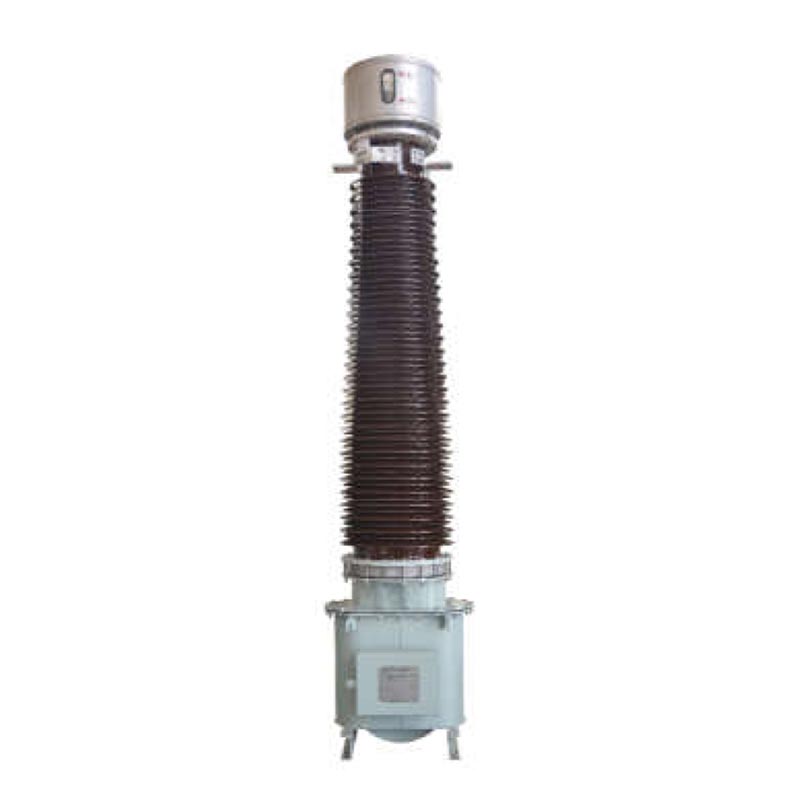

LB 6 - 110 kV-ko itxura eta instalazio-neurriak

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

1.G.: Nola aldatu korronte bikoitzeko ratioak gunean?

Ez da ekipamendua desmuntatu behar. Goiko olioaren kanpoko konektoreen kableatuaren konfigurazioa bakarrik kontserbatzaileak egokitzapena behar du. Harilak primarioen serie-konexioa oinarri-erlazioa a/c da; konexio paraleloa korronte primarioaren ratioa 2*a/c bikoitza lortzen du. Ekipamendua paraleloan bidaltzen da lehenespenez; besterik gabe jarraitu ekipoaren isolamenduari edo bizi-iraupenari eragin gabe aldatzeko kableatuaren diagrama.

2.G.: Zein eszenatoki dira egokiak isolamendu eta kutsaduraren aurkako eredu desberdinetarako?

Mota estandarra (≥16mm/kV) egokia da 1000m azpitik ingurune onak dituzten lautadako eremuetarako; W kutsaduraren aurkako mota (≥20mm/kV) hirietako eta industriako kutsadura orokorreko eszenatokietarako egokia da; GYW altuera handiko kutsaduraren aurkako mota (≥25mm/kV) 4000m-tik beherako altuera handiko eremuetarako egokia da; GYW2 mota hobetua (≥31mm/kV) muturrerako diseinatuta dago kostaldeko gatz-ihintzak, industria-kutsadura handia eta altitude ultra-altuak bezalako baldintzak, indartsuagoak eskaintzen dituztenak. zahartzearen aurkako isolamenduaren errendimendua.

3.G.: Zeintzuk dira kanpoko korronte-eraldaketarako oinarrizko mantentze-lanak?

Lehenik eta behin, zirkuitu irekiko bigarren mailako funtzionamendua erabat debekatuta dago tentsio handiko indukzio arriskuak ekiditeko. Bigarrena, zigilatutako egitura ez da modu arbitrarioan desmuntatu behar; Mantentzerik gabeko funtzionamendua posible da normalean baldintzak. Hirugarrenik, galera dielektrikoak eta isolamendu-erresistentzia urtero probatu behar dira, eta datuak hala behar dira funtsean, fabrikako balioekin bat. Laugarrenik, olio-mailak urtaroan egiaztatu behar dira, eta sailkatu transformadorearen olioa berehala gehitu behar da olio maila baxua denean.

Produktuaren abantailak eta laburpena

Usune LB6 seriea 110kV/126kV Kanpoko Korronte Transformadorea, bere diseinu estandarizatuarekin, errendimendu egonkorrarekin eta ingurumen-egokigarritasun sendoa, ekipamendu tradizionalen minak konpontzen ditu, hala nola suszeptibilitatea hezetasuna, olioaren zahartze erraza eta zikintzearen aurkako gaitasun ahulak. Erlazio malguak eta zehaztasun konbinazioak bete ditzakete sare elektrikoaren neurketaren, erreleen babesaren eta industria potentziaren monitorizazioaren behar bereiziak. Kalitate handiko gisa Txinako fabrika entzutetsu batean ekoitzitako goi-tentsioko ekipoak, oso fidagarriak, errentagarriak eta errentagarriak eskaintzen ditu. Mantentze baxuko soluzioak energia-proiektu globaletarako, sare elektrikoko enpresentzako hornitzaile fidagarri bihurtuz eta ingeniaritza kontratistak.
