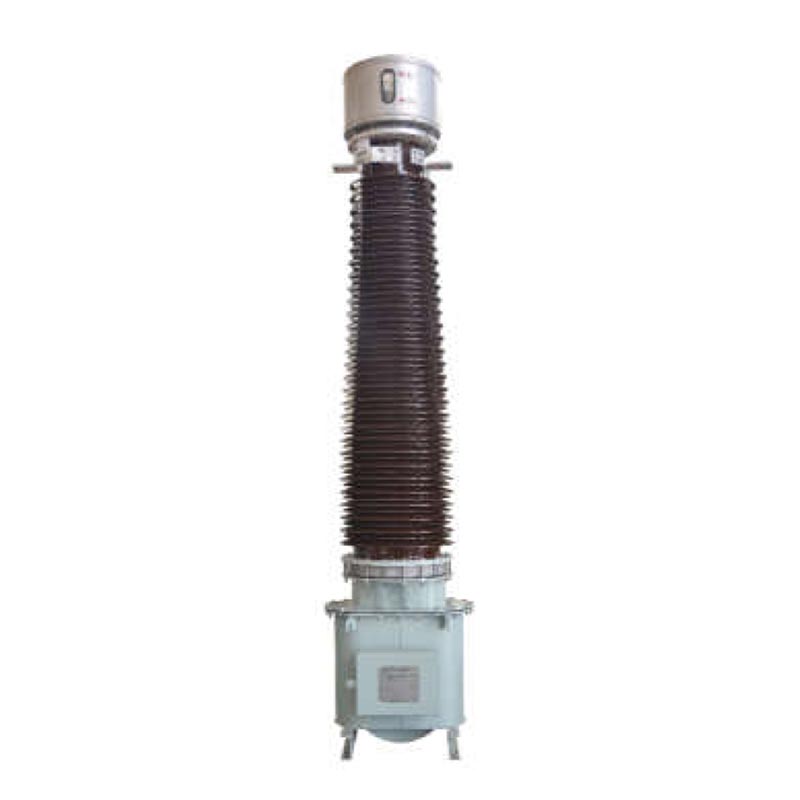

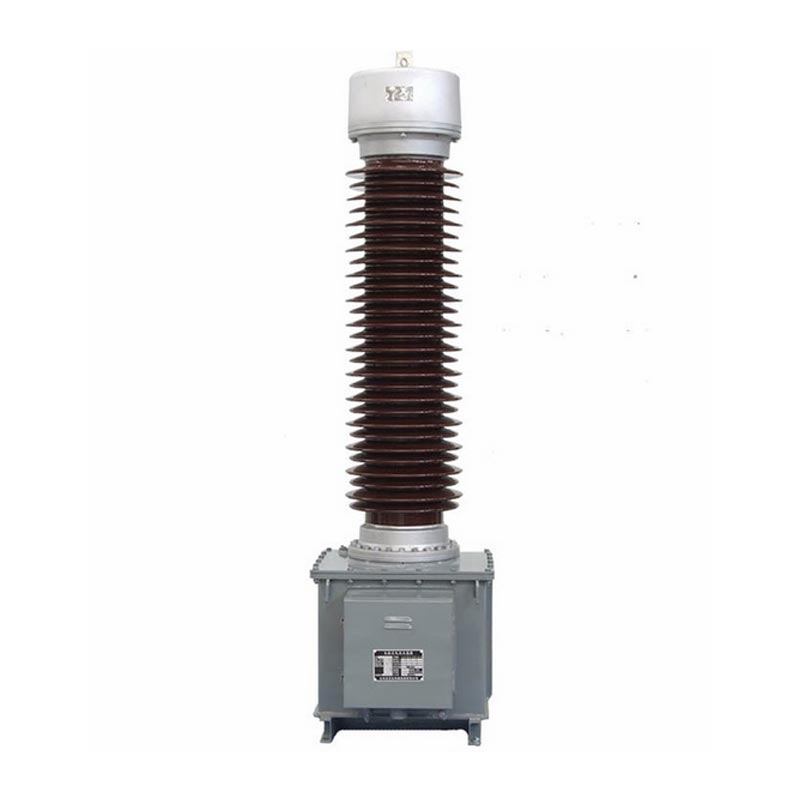

Usune LB6-110 kV Korronte-Transformadorea kanpoko doitasun handiko korronte-sentsore gailu bat da, tentsio ertain eta altuko potentziara egokituta. saretak. Egitura modularra eta talde anitzeko bigarren mailako harilkadura diseinua hartzen ditu. Kableatu metodoa bidez doitu daiteke Kanpoko konexio-plakak goiko olio-kontserbadorean, korronte bikoitzeko ratioen arteko aldakuntza malgua ahalbidetuz funtzionamendu-baldintza desberdinen egungo detekzio eta akatsen babes beharrak.
Produktu honek GB/T20840.2-2014 estandar nazionala eta IEC nazioarteko estandar elektroteknikoak betetzen ditu. It estandarrak, altuera handikoak eta kutsadurari erresistenteak diren modeloak barne hartzen ditu, neurketa eta babes bikaina eskainiz zehaztasuna. Kanpoko baldintza konbentzional nahiz gogorretarako egokia da, eta euskarri nagusia da 110 kV-ko etxeko potentzia transmititzeko eta banatzeko sistemak.
Produktu eredu osoa LB6-110kV da (zehaztasun konbinazioa + korronte erlazioa), segmentu argi eta estandarizatuarekin.
azalpenak:
- Oinarrizko eredua: L korronte transformadorearentzat, B babes mailarekin, 6 diseinuko serie-zenbakiarentzat, 110 tentsio nominalarentzat.
110kV, W2 kutsaduraren aurkako bigarren mailako diseinurako
- Zehaztasun-klase-konbinazioa: hainbat bihurriketa-konbinazio onartzen ditu, hala nola P/P/P/0.5 eta P/P/0.2, 0.2/0.5 barne.
maila neurtzeko harizketak eta 5P/10P maila babesteko haizeak, doitasun handiko neurketa eta akats fidagarriak orekatuz
babesa.
- Korronte erlazioaren zehaztapena: 2 * a/c gisa markatuta, korronte erlazio bikoitza aldatzea onartzen du, serie konexioa a/c da,
konexio paraleloa 2 * a / c da, korronte primarioak 2 × 50A ~ 2 × 1000A estaltzen ditu, bigarren mailako korrontea 1A / 5A zehaztapen osoa da
- Giro-tenperatura: -25 ℃ eta +40 ℃ bitarteko funtzionamendu-baldintzetarako egokia, eguneko gehienezko tenperatura +30 ℃-rekin.
Tenperatura oso baxuko baldintzak pertsonalizatu eta negoziatu daitezke.
- Altuera: eredu estandarra ≤1000m-ko altitudeetarako egokia; GYW altuera handiko eredua ≤4000m-ko altitudeetarako egokia.
- Ingurumen-egokitzapena: 16mm/KVtik 31mm/KV-ra aukera daitekeen ihesaren distantzia, hainbat eszenatokitarako egokia.
konbentzionalak, kostaldeko korrosioaren babesa eta altuera handiko antifouling aplikazioak barne.
Olio-paperaren isolamendu-teknologia kapazitiboa erabiltzen du, tentsio handiko kable-paperarekin lehen harildura-nukleoa biltzeko. Geruza anitzeko kondentsadorearen blindaje-geruza du, barneko geruza tentsio altuarekin eta kanpokoarekin konektatuta. geruza lurreratuta, eremu elektrikoaren banaketa uniformea eta isolamenduaren segurtasuna nabarmen hobetu da marjina.
Harilak primarioak U itxurako egitura du. 2×400A eta beheragoko modeloek paperean bildutako kobrezko alanbre laua erabiltzen dute 2 × 500A ~ 2 × 1000A-ko modeloek aluminiozko hodi erdi-zirkular bikoitzak erabiltzen dituzte, korronte garraiatzeko ahalmen handia eskainiz. The harilkatzea lau terminal dituen bi ataletan banatzen da, korronte bikoitzeko ratioen arteko aldakuntza malgua ahalbidetuz.
Metalezko hedapen depositua goialdean instalatzen da, hedapena eta uzkurdura automatikoki konpentsatzeko Tenperatura-aldaketek eragindako transformadorearen olio-bolumena, barruko eta kanpoko airetik isolatuz, saihestuz hezetasuna eta olioaren zahartzea, eta ekipoen bizitza luzatzea.
Deposituaren behealdean aurrez zulatutako altxatze zuloek ekipamenduaren igoera errazten dute; Lurreratze torloju anitz bermatzen dute ekipoen eta bigarren mailako harilkatuen lurrera fidagarria; bidegurutze-kutxa besarkada dedikatuz hornituta dago kableatu normalizatua eta segurua.
Funtzionamendu-tentsio nominala 110kV, gehienezko funtzionamendu-tentsioa 126kV, maiztasun nominala 50Hz, polaritatea kentzailea da.
Barne-isolamendua primarioa sekundariotik eta lurzorua 185kV/1min, sekundarioa lurretik 3kV/1min; kanpoko isolamendua proba lehorra 230kV, proba hezea 185kV, altuera handiko kutsaduraren aurkako tximista-bulkada jasateko tentsioa gailurra 560 kV-ra iristen da.
0,2/0,5 graduko neurketa-errorea, fase-diferentzia minimoa, doitasun handiko neurketa-eskakizunak betetzen ditu; konposatu baxua 5P/10P babes-mailaren errorea, sareko akatsen korronteei erantzun azkarra ahalbidetuz.
Egonkortasun termikoko korronte 5.3KA ~ 45KA, egonkortasun dinamikoko korronte 13KA ~ 115KA, sarea jasateko gai da zirkuitulabur-inpaktuak eta egonkortasun operatibo handia erakutsiz.

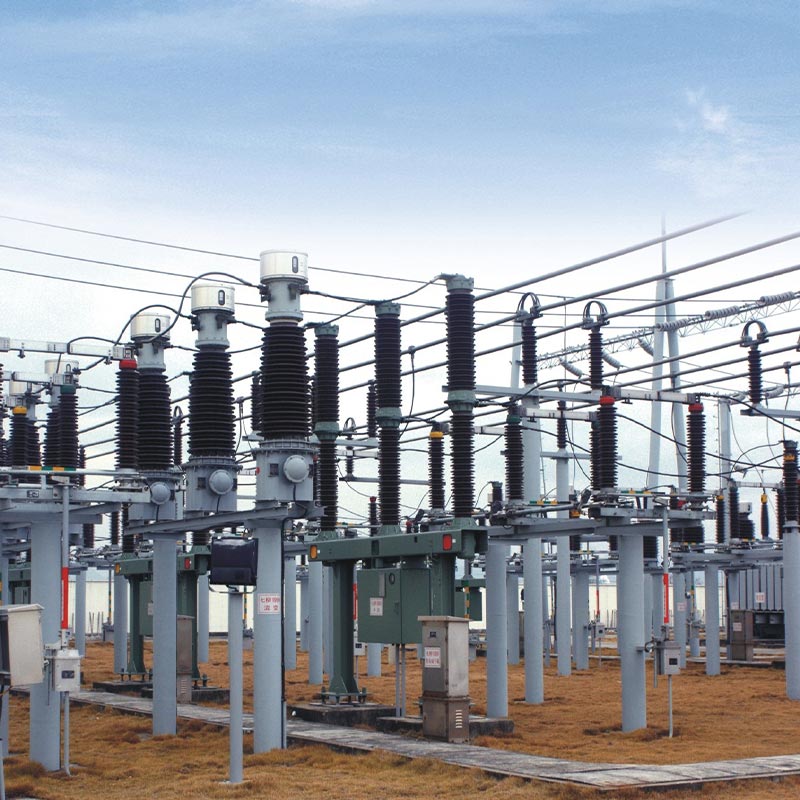

Kasua: Zhejiang 110kV Hiri Azpiestazio Berritze Proiektua
2024an, Zhejiang Jiaxing aldiriko 110kV azpiestazioen berritze proiektuak 32 Usune-ren erosketa handia izan zuen. LB6-110kV-2×300/5 (5P30/5P30/0,5) korronte-transformadoreak. Karga handia duen industria-multzo batean kokatua gorabeherak, proiektuak neurketa-zehaztasun eta babes-sentsibilitatea oso handiak behar zituen. Martxan jarri ondoren, ekipoak autobusaren uneko datuak zehaztasunez bil ditzake, denbora errealeko kargaren jarraipena eta matxurak abiarazte azkarrak ahalbidetuz. Urteko datu operatiboak erakusten du neurketa-errorea estandarraren muga nazionalaren oso azpitik dagoela eta babesa ekintzak zehatzak eta fidagarriak dira, ekipo zaharragoen neurketa-zehaztasunik ezak erabat konponduz.
Instalatu aurretik, ikuskapen bisual bat behar da akatsak kentzeko, hala nola, portzelanazko buxin hondatuak, olioa ihesak eta izen-plakaren parametroak ez datoz bat; hedatzailearen olio-maila giro-tenperaturarekin bat datorrela egiaztatzea, eta gehitu transformadore-olio kualifikatua (indarra elektrikoa ≥45kV) olio-maila baxua bada.
Ekipamendua bertikalki garraiatu eta igo behar da prozesu osoan zehar, garraioaren okertze-angeluarekin ≤15°. Igotzea beheko igotzeko zuloetatik soilik onartzen da; portzelanazko euskarrietan eta olioan tentsioa kontserbatzailea erabat debekatuta dago. P1 terminal primarioan trakzio indar horizontal maximoa ≤2000N da, eta P2-n ≤3000N da; ekipamenduaren gorputza eta blindaje-geruza fidagarritasunez lurreratu behar dira funtzionamenduaren segurtasuna bermatzeko.
Funtzionamenduan, bigarren mailako harilkatzea ez da zirkuitu irekirik egon behar tentsio handiko arriskuak eta ekipoen kalteak ekiditeko. Erabat itxitako egiturak ez du mantentze-lanak behar funtzionamendu-baldintza arruntetan. Egiaztatu garbitasuna portzelanazko buxa eta olio maila hiruhileko. Zigilua hondatuta badago edo isolamendua heze badago, itzul ezazu unitatera hutsean lehortzeko eta olioa berehala ordezkatzeko fabrika.
110 kV-ko Korronte-Transformadorea ingurune lehor eta ondo aireztatutako batean biltegiratu behar da, eguzki-argia eta euria zuzena saihestuz. -ren behealdea olio depositua lurretik 50 mm-ra gutxienez egon behar du eta biltegiratze tenperatura gutxienez -30 ℃ izan behar du. Ondoren urtebeteko biltegiratzea, isolamenduaren erresistentzia eta galera dielektrikoaren koefizientea aldian-aldian probatu behar dira. bada pintura luzea gorde ondoren zuritu egiten da, berriro margotu behar da berehala.

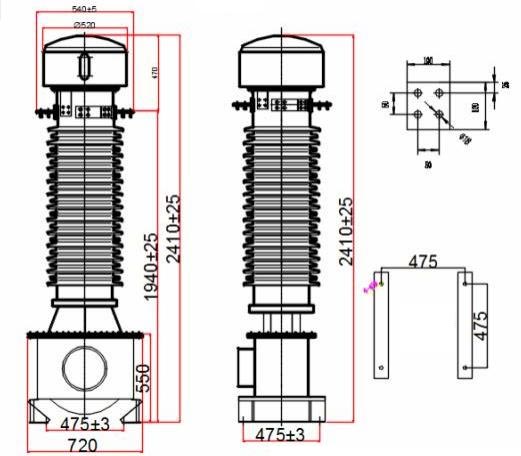

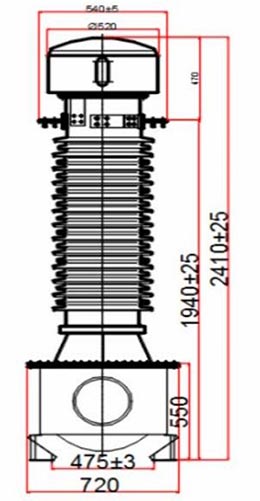

LB 6 - 110 kV-ko itxura eta instalazio-neurriak
Ez da ekipamendua ordezkatu behar. Besterik gabe, egokitu kanpoko konektorearen kableatu-metodoa goiko olioan kontserbadorea: harilkatu primarioak seriean konektatzen direnean, oinarrizko korronte erlazioa a/c da; konektatuta dagoenean paraleloa, 2*a/c korronte erlazioaren bikoitza da. Funtzionamendua erraza da eta ez du ekipamendu espezializaturik behar, moldagarria karga-baldintza desberdinetara, ekipamenduen ordezko kostuak eraginkortasunez murrizten.
Hiru modeloek oinarrizko errendimendu elektriko bera partekatzen dute, egiturazko optimizazio zehatzetara egokituta agertokiak: ① Eredu estandarra 1000 m-ko altitudera arteko ohiko inguruneetarako egokia da, creepage batekin 16mm/KV-ko distantzia; ② Kutsaduraren aurkako W2 eredua kostaldeko eta industrialki kutsatutako eremuetarako egokia da, 20 mm/KV-ko ihes-distantzia eta korrosioaren eta kutsaduraren erresistentzia hobetua; ③ GYW altuera handiko eredua da 4000 m-ko altuera handiko eremuetarako egokia, 31 mm/KV-ko gehienezko ihes-distantziarekin eta aire baxua jasan dezake presioa eta erradiazio ultramore indartsuaren inguruneak.
Lehenik eta behin, bigarren mailako harilkatzea kargapean edo zirkuitulaburraz funtzionatu behar da; zirkuitu irekiak erabat debekatuta daude goi-tentsioko matxurak eta istripu pertsonalak saihesteko. Bigarrenik, bermatu bidegurutzearen lurrera fidagarria kutxa eta olio deposituaren beheko lurrerako torlojua, eta lurrerako hariak zehaztapenak betetzen dituela estatikoa saihesteko elektrizitatea pilatzea. Hirugarrenik, funtzionamendu arruntean, egitura zigilatuaren desmuntatzea eta laginketa arbitrarioa dira debekatuta. Aldian behin probatu galera dielektrikoak eta deskarga partzialeko datuak isolamendu-errendimendu egonkorra bermatzeko.
Txinan tentsio handiko ekipamenduen fabrikatzaile eta hornitzaile profesional gisa, Usune Electric-en LB6-110 kV Korronte-Transformadoreak abantaila handiak ditu: fabrikako ekoizpen estandarizatua, zorrozki atxikita nazioko eta nazioarteko. industria estandarrak, zehaztasun egonkorra eta ingurumen-egokigarritasun sendoa bermatuz; eta guztiz itxita, mantentzerik gabeko diseinua, ondorengo funtzionamendu- eta mantentze-kostuak nabarmen murriztuz. Enpresak a leihatila bakarreko zerbitzua aukeraketa eta pertsonalizazioa, orientazio teknikoa, instalazioa eta salmenta ostekoa barne mantentzea. Parametroak proiektuaren beharren arabera optimizatu daitezke, seguru eta ziurtasun fidagarria eskainiz 110 kV-ko sare elektrikoko sistemaren funtzionamendu egonkorra.
