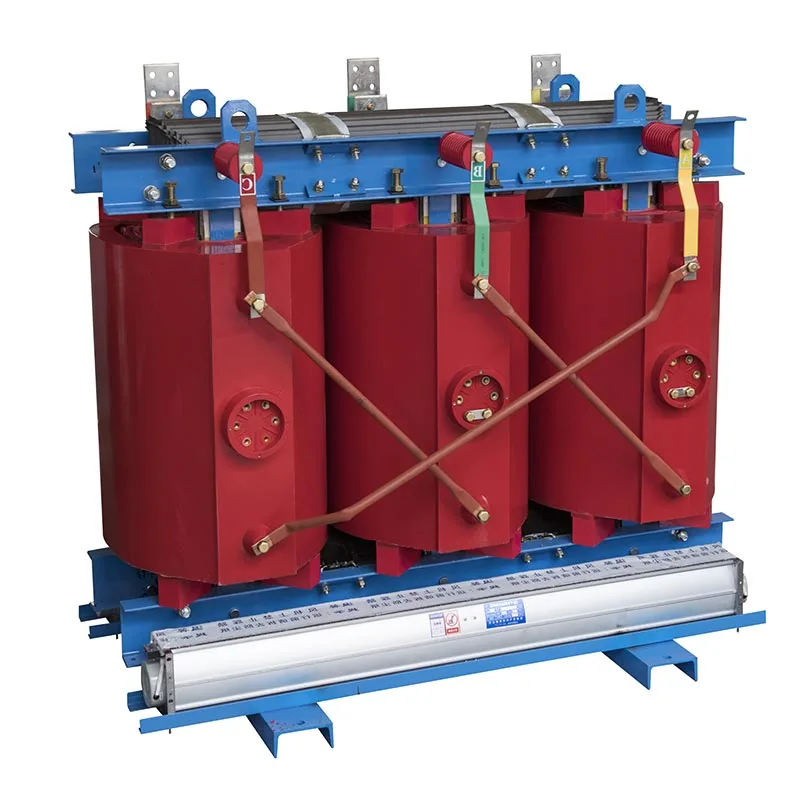

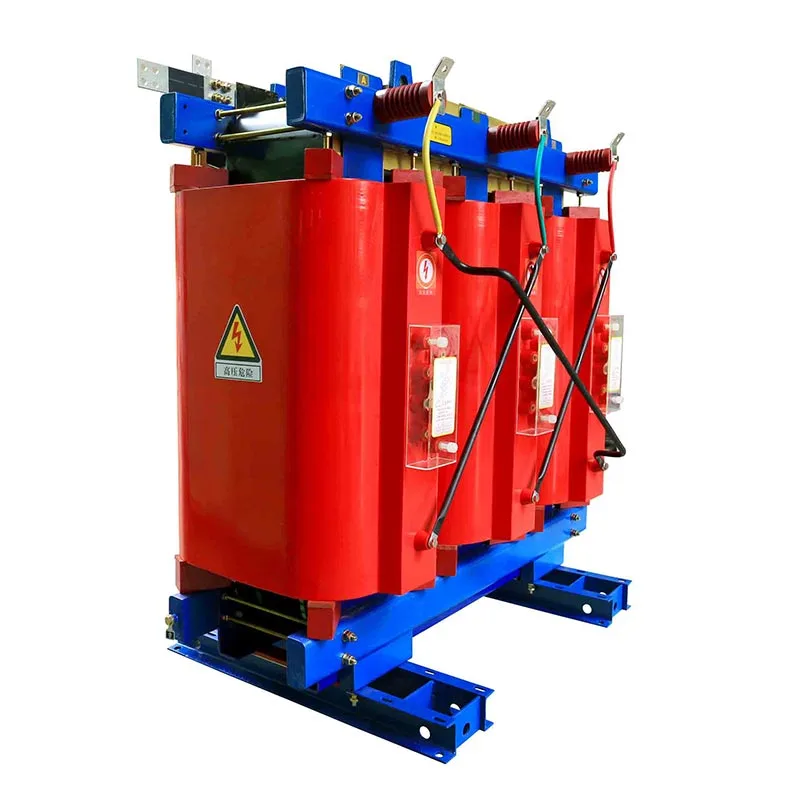

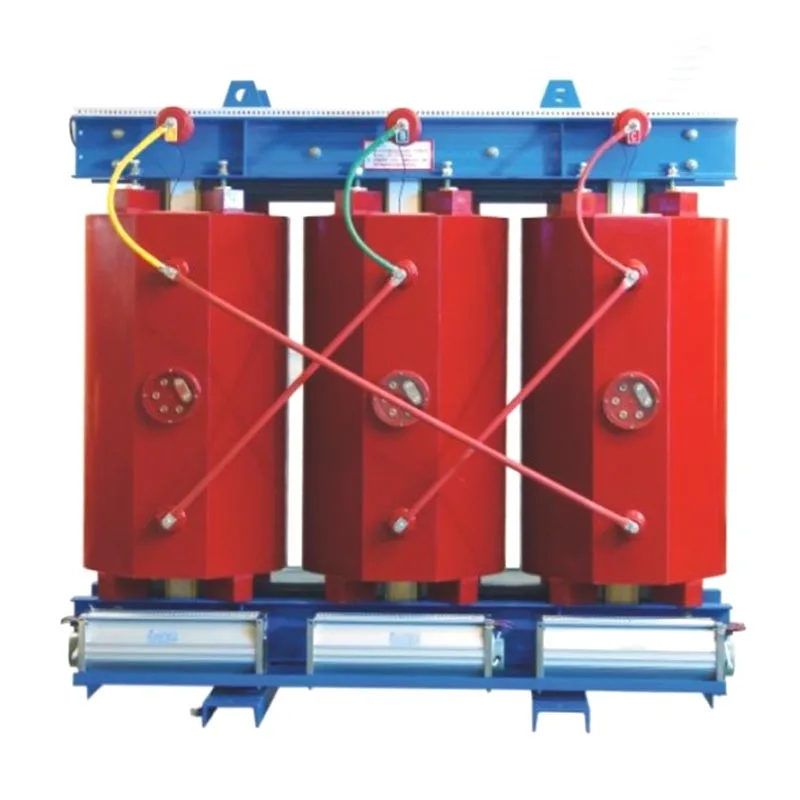

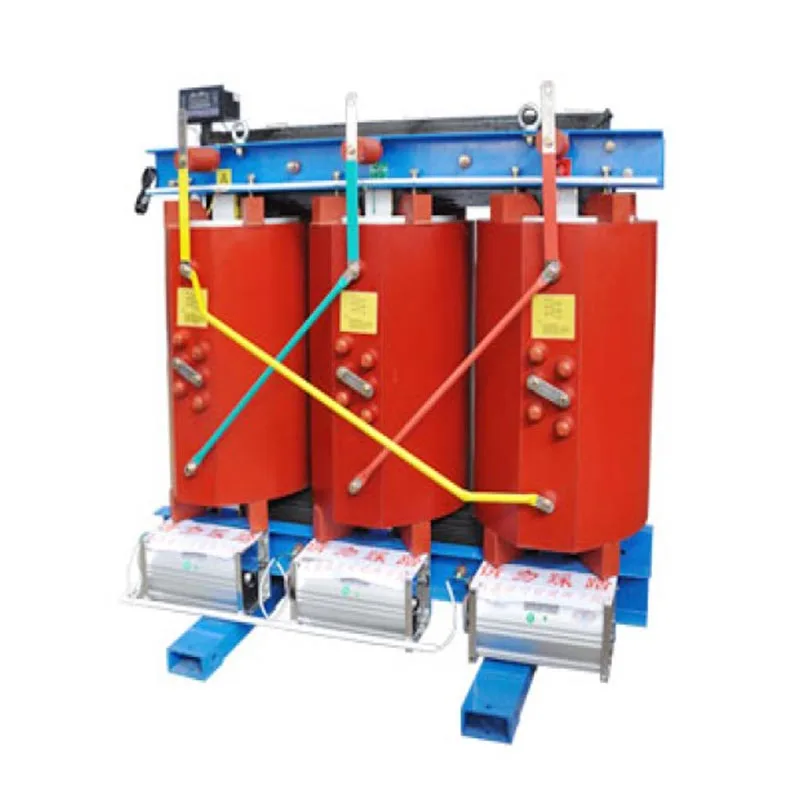

500kVA Erretxina Lehorra Mota Transformadorea

Usune 500kVA erretxina lehor motako transformadorea oliorik gabeko potentzia banatzeko unitate bat da, hozteko airea erabiltzen duena. eta isolamendua. Bere harilkiak tenperatura altuko erresistenteen epoxi erretxinan kapsulatzen dira, guztiz segurtasun arriskuak ezabatuz, hala nola olio-ihesak, suteak eta leherketak. Unitateak deskarga partzial baxua du, gutxieneko zarata, eta zero kutsatzaile-isuriak, epe luzerako eta mantentzerik gabeko funtzionamendua ahalbidetuz. Egokia da Barruko energia-aplikazio zorrotzak eta asko erabiltzen da potentzia banatzeko sistema komertzialetarako eraikinak, ospitaleak, eskolak, industria-plantak eta metroak.

Produktuaren ezaugarri nagusiak

1. Suaren eta Leherketaren Erresistentzia; Goi Mailako Segurtasuna

500 kVA-ko erretxina lehorreko transformadoreak ez dauka olio isolatzailerik eta H klasea erabiltzen du Tenperatura altuko galdaketa-materialak. Ez du su hartuko, eztanda egingo edo oliorik isuriko baldintza anormaletan hala nola gainkargak edo zirkuitulaburrak. Barruko instalazioak ez du suteen segurtasunerako instalazio espezializaturik behar petrolio-hobiak edo suebakiak, ingeniaritza zibila eta kostu osagarriak modu eraginkorrean murriztea.

2. Ekologikoa; Zero isuri kutsatzaile

Funtzionamenduan zehar ez dago petrolio-isuririk edo gas-isuri kaltegarririk izateko arriskurik, eraikuntza berdea betetzen dela bermatuz. eta ingurumen-arauak. Espazio itxietan zuzenean instala daiteke, hala nola, ospitaleko ekipamendu-gela itxietan edo lurpeko metroko ekipamendu-ganberak —hondakin olioa berreskuratzeko sistemaren beharrik gabe, bikaina eskainiz ingurumen-egokitzapena.

3. Zarata txikia eta isurketa partzial baxua; Eragiketa egonkorra

Nukleo-laminazio optimizatuak eta harilkatze-egitura simetrikoek nabarmen murrizten dute bibrazio elektromagnetikoa eta funtzionamendu zarata. Hutsean galdaketa-prozesuak barne harilkadura-burbuilak ezabatzen ditu, partziala modu eraginkorrean kontrolatuz isurtzea eta isolamenduaren zahartzea prebenitzea, horrela funtzionamendu egonkorra eta etengabea bermatuz 20 urte baino gehiagoz.

4. Energia-eraginkortasuna; Eragiketa- eta Mantentze-kostu baxuak

Goi-mailako aleetara zuzendutako siliziozko altzairua erabiltzen da nukleorako, kargarik gabeko eta karga galerak nabarmen murrizten dituena. 24 orduko elikadura-hornidura etengabea behar duten agertokietarako diseinatua (adibidez, lantegiak eta eraikin komertzialak) epe luzeko energia-kontsumoa nabarmen murrizten du, energia aurrezteko estandar globalekin bat eginez.

5. Mantentzerik gabeko Diseinua

Egitura integratua du, airearen isolamendua eta airearen hozte naturala erabiliz, beharra ezabatuz olio isolatzailea aldizka ordezkatzea, iragaztea edo probatzea. Ohiko mantentze-lanak hauts soiletara mugatzen dira terminalen konexioak kentzea eta egiaztatzea, etengabeko eskulan eta material kostuak nabarmen murrizten eragiketak eta mantentze-lanak.

6. Ingurumenaren Egokigarritasun Sendoa

Era fidagarrian funtzionatzen du -20 °C eta +40 °C bitarteko tenperaturan, 1.000 metroko altitudeetan eta % ≤95eko hezetasun erlatiboa (kondentsatzen ez dena). Zigilatutako galdatutako harilkeek hautsa, hezetasuna eta korrosio arina jasaten dituzte, unitatea ingurune konplexuetarako egokia izatea, hala nola lurpeko espazioetarako, fabrikako instalazio hezeetarako eta medikuntzarako gela garbiak.

7. Egitura trinkoa eta instalazio erraza

Ahalmen bereko olioan murgildutako transformadoreekin alderatuta, unitate hau txikiagoa eta arinagoa da, eta espazio gutxiago behar du. potentzia banatzeko. Garraiatzeko, altxatzeko eta tokian bertan muntatzeko erraztasunak eraikuntza modu eraginkorrean laburtzen du elektrizitatea banatzeko proiektuen kronograma.

Funtzionamendu-printzipioa

Usune 500kVA erretxina lehor motako transformadoreak indukzio elektromagnetikoaren printzipioan funtzionatzen du, lortzen AC tentsio bihurketa eta potentzia transmisioa primarioaren eta sekundarioaren arteko fluxu magnetikoaren akoplamenduaren bidez bihurrituak. Oinarrizko prozesu operatiboa honako hau da:

1. Harilak primariotik igarotzen den korronte alternoak fluxu magnetiko alternoa sortzen du burdinaren barruan muina;

2. Fluxu magnetiko alternoa bigarren mailako harilkatutik igarotzen da, indar elektroeragile alternoa eraginez indukzio elektromagnetikoaren bidez;

3. Tentsio-eraldaketa (igoera edo jaitsiera) eta potentzia-transmisioa bira-erlazio finkoan oinarrituta lortzen dira harilkatu primario eta sekundarioen artean.

Olioan murgilduta dauden transformadoreek ez bezala, unitate hau airean oinarritzen da erabat isolatzeko eta beroa xahutzeko bitarteko gisa. nukleoaren eta harilkien artean, olio isolatzailerik ez duena. Beroa konbekzio naturalaren bidez edo behartuta xahutzen da airea hoztea, tentsio-eraldaketa seguru eta egonkorra ahalbidetuz barruko ingurune itxietan.

Funtsezko zehaztapen teknikoak

1. Kalifikazio elektrikoak

2. Ingurumen-zehaztapenak

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Mundu errealeko aplikazio kasuak

1. kasua: Hiri Metro Geltokia Barneko Energia Banatzeko Proiektua

Txinako ekialdeko lurpeko metro geltoki ertaineko hiru Usune 500kVAko erretxina lehorreko transformadore eskuratu zituen zentral elektrikoen argiztapen, aireztapen eta seinaleen kontrol sistemetara. Metroko inguruneak itxiak eta hezeak dira suteen segurtasun baldintza zorrotzak; olioan murgilduta dauden transformatzaileek segurtasun arriskuak sortzen dituzte halako ezarpenetan. Sartu zenetik Duela hiru urte zerbitzua, ekipamenduak zarata maila baxua eta deskarga partzialeko errendimendu egonkorra erakutsi du maiz mantentze-lanak behar izan gabe, lurpeko trenbideen garraio-eragiketetarako segurtasun-arauak guztiz betez.

2. kasua: Hirugarren Ospitaleko energia-sistema berritzea

Ospitale tertziario batek olioan murgildutako transformadore zaharrekin ordezkatu zituen Usune 500 kVA lehorreko bi transformadorerekin elikatzeko. doitasuneko ekipamendu medikoa, hala nola CT eta MRI eskanerrak. Produktu hauek sute eta kutsadura arriskuak ezabatzen dituzte eta isilik funtzionatzea, ekipamendu medikoentzako elikadura egonkorra bermatuz; gainera, mantentzerik gabeko izaera nabarmen murrizten du ospitaleko ekipamenduen kudeaketa lana.

Ohiko galderak

Q1: Usune 500kVA erretxina lehor motako transformadorea erabil al daiteke hezetasun handiko edo lurpeko inguruneetan?

A1: Bai. Ekipamenduak hutseko epoxi erretxina galdaketa erabiltzen du guztiz zigilatutako egitura bihurri bat sortzeko, eraginkortasunez hezetasunari, hautsari eta korrosioari aurre eginez. Egonkortasunez funtzionatzen du hezetasun erlatiboa %95era arteko inguruneetan. (kondentsatu gabea) eta oso egokia da metroko ekipamendu geletarako, lurpeko banaketa geletarako eta hezeetarako fabrikako instalazioak. Kondentsazio luzea duten inguruneetarako, IP kalifikatutako itxitura pertsonalizatuak eskuragarri daude urarekiko erresistentzia hobetu.

Q2: Zer ohiko mantentze-lanak behar ditu lehorreko transformadore honek?

A2: Ekipamendua funtsean mantentzerik gabekoa da, ez du ordeztu, iragazketa edo isolamenduaren probarik behar. olioa. Ohiko mantentze-lanak harilketetako hautsa aire konprimituarekin garbitzea eta terminala egiaztatzea soilik dakar estutasuna sei hilabetean behin; ez da proba-ekipamendu espezializaturik behar, eta epe luzerako esanguratsua da kostu operatiboak aurreztea.

3.G.: Zeintzuk dira lehor motako transformadore honen segurtasun abantaila nagusiak olioan murgilduta dauden transformadoreekin alderatuta ezarpenak?

A3: abantaila nagusia sute edo leherketa arriskurik ez izatea da. Olioan murgilduta dauden transformadore tradizionalek eduki olio isolatzaile sukoia —zirkuitu laburrean edo gainberotzean suak edo leherketak izateko joera izan dezaten— eta instalazio osagarriak behar dituzte, hala nola petrolio-hobiak eta suebakiak. Usune fundizio-erretxina lehor motako transformadoreek erabiltzen dute Erretxina solido suaren iragazpena eta ez dauka euskarri erregairik; ez dute sua hedatzen matxura gertatuz gero eta zuzenean instalatu daiteke jende dentsitate handiko barruko lekuetan, hala nola, ospitaleetan, eskoletan eta erosketetan merkataritza-guneak—suteen aurkako segurtasun azpiegitura gehigarririk beharrik gabe.
